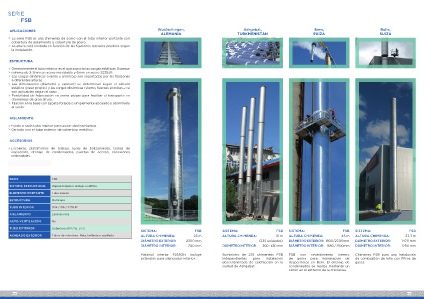

SERIE
FSB
APLICACIONES
> La serie FSB es una chimenea de acero con el tubo interior portante con
cobertura de aislamiento y cobertura de acero.
> La altura está limitada en función de las fijaciones laterales posibles según
la instalación.
Wutöschingen,
ALEMANIA
ESTRUCTURA
> Generalmente el tubo interior es el que soporta las cargas estáticas. Espesor
> mínimo de 2-3mm en acero inoxidable y 6mm en acero S235JR.
> Las cargas dinámicas (viento y sísmicas) son soportadas por las fijaciones
a diferentes alturas.
> Las dimensiones (diámetro y espesor) se determinan según el cálculo
estático (peso propio) y las cargas dinámicas (viento, fuerzas sísmicas…) si
son aplicables según el caso.
> Posibilidad de fabricación en varias piezas para facilitar el transporte en
chimeneas de gran altura.
> Fijación en la base con zapata forjada o simplemente apoyado y atornillado
al suelo.
AISLAMIENTO
> Fijado a cada tubo interior para evitar deslizamientos.
> Cerrado con el tubo exterior de cobertura metálico.
ACCESORIOS
> Escaleras, plataformas de trabajo, luces de balizamiento, tomas de
inspección, drenaje de condensados, puertas de acceso, conexiones
embridadas…
SERIE
FSB
SISTEMA ESTRUCTURAL
Zapata forjada o anclaje a edificio
ELEMENTO PORTANTE
Tubo interior
ESTRUCTURA
Multicapa
TUBO INTERIOR
304 / 316 / S235JR
AISLAMIENTO
Lana de roca
AUTO-VENTILACIÓN
No
TUBO EXTERIOR
Cobertura 304 / St. 37-2
ACABADO EXTERIOR
Tubos de cobertura. Mate, brillante o cepillado
SISTEMA:
FSB
ALTURA CHIMENEA:
25 m
DIÁMETRO EXTERIOR:
2300 mm
DIÁMETRO INTERIOR:
700 mm
Material interior P235GH. Incluye
extensión para silenciador interior.
