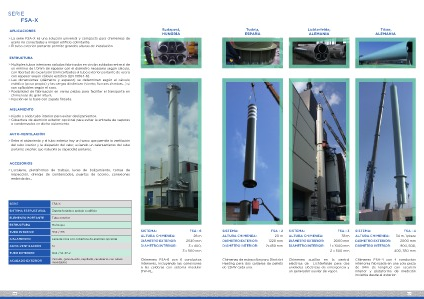

SERIE
FSA-X
Budapest,
HUNGRÍA
APLICACIONES
> La serie FSA-X es una solución universal y compacta para chimeneas de
acero no conectadas a ningún edificio colindante.
> El tubo exterior portante permite grandes alturas de instalación.
ESTRUCTURA
> Multiples tubos interiores aislados fabricados en virolas soldadas entre sí de
un mínimo de 1,0mm de espesor con el diámetro necesario según cálculo,
con libertad de expansión térmica fijados al tubo exterior portante de acero
con espesor según cálculo estático (EN 13084-6).
> Las dimensiones (diámetro y espesor) se determinan según el cálculo
estático (peso propio) y las cargas dinámicas (viento, fuerzas sísmicas…) si
son aplicables según el caso.
> Posibilidad de fabricación en varias piezas para facilitar el transporte en
chimeneas de gran altura.
> Fijación en la base con zapata forjada.
AISLAMIENTO
> Fijado a cada tubo interior para evitar deslizamientos.
> Cobertura de aluminio exterior opcional para evitar la entrada de vapores
o condensados en dicho aislamiento.
AUTO-VENTILACIÓN
> Entre el aislamiento y el tubo exterior hay un hueco que permite la ventilación
del tubo interior y la disipación del calor, evitando un calentamiento del tubo
portante exterior, que reduciría su capacidad portante.
ACCESORIOS
> Escaleras, plataformas de trabajo, luces de balizamiento, tomas de
inspección, drenaje de condensados, puertas de acceso, conexiones
embridadas…
SERIE
FSA-X
SISTEMA ESTRUCTURAL
Zapata forjada o anclaje a edificio
ELEMENTO PORTANTE
Tubo exterior
ESTRUCTURA
Multicapa
TUBO INTERIOR
304 / 316
AISLAMIENTO
Lana de roca con cobertura de aluminio opcional
AUTO-VENTILACIÓN
Sí
TUBO EXTERIOR
304 / St. 37-2
ACABADO EXTERIOR
Pintado, galvanizado, cepillado, recubierto con tubos
inoxidables
176
SISTEMA:
FSA - 6
ALTURA CHIMENEA:
28 m
DIÁMETRO EXTERIOR:
2020 mm
DIÁMETRO INTERIOR:
3 x 400,
3 x 500 mm
Chimenea FSA-6 con 6 conductos
interiores, incluyendo las conexiones
a las calderas con sistema modular
DW-KL.
