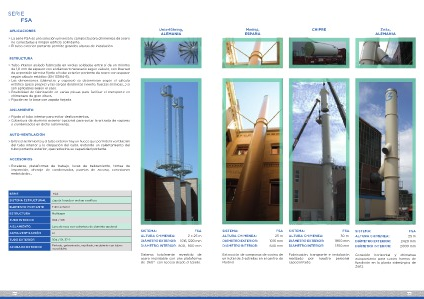

SERIE
FSA
Unterföhring,
ALEMANIA
APLICACIONES
> La serie FSA es una solución universal y compacta para chimeneas de acero
no conectadas a ningún edificio colindante.
> El tubo exterior portante permite grandes alturas de instalación.
ESTRUCTURA
> Tubo interior aislado fabricado en virolas soldadas entre sí de un mínimo
de 1,0 mm de espesor con el diámetro necesario según cálculo, con libertad
de expansión térmica fijado al tubo exterior portante de acero con espesor
según cálculo estático (EN 13084-6).
> Las dimensiones (diámetro y espesor) se determinan según el cálculo
estático (peso propio) y las cargas dinámicas (viento, fuerzas sísmicas…) si
son aplicables según el caso.
> Posibilidad de fabricación en varias piezas para facilitar el transporte en
chimeneas de gran altura.
> Fijación en la base con zapata forjada.
AISLAMIENTO
> Fijado al tubo interior para evitar deslizamientos.
> Cobertura de aluminio exterior opcional para evitar la entrada de vapores
o condensados en dicho aislamiento.
AUTO-VENTILACIÓN
> Entre el aislamiento y el tubo exterior hay un hueco que permite la ventilación
del tubo interior y la disipación del calor, evitando un calentamiento del
tubo portante exterior, que reduciría su capacidad portante.
ACCESORIOS
> Escaleras, plataformas de trabajo, luces de balizamiento, tomas de
inspección, drenaje de condensados, puertas de acceso, conexiones
embridadas…
SERIE
FSA
SISTEMA ESTRUCTURAL
Zapata forjada o anclaje a edificio
ELEMENTO PORTANTE
Tubo exterior
ESTRUCTURA
Multicapa
TUBO INTERIOR
304 / 316
AISLAMIENTO
Lana de roca con cobertura de aluminio opcional
AUTO-VENTILACIÓN
Sí
TUBO EXTERIOR
ACABADO EXTERIOR
SISTEMA:
FSA
ALTURA CHIMENEA:
2 x 25 m
304 / St. 37-2
DIÁMETRO EXTERIOR:
1016, 1220 mm
Pintado, galvanizado, cepillado, recubierto con tubos
inoxidables
DIÁMETRO INTERIOR: 800, 900 mm
Sistema totalmente revestido de
acero inoxidable con una plataforma
de 360� con acceso desde el tejado.
