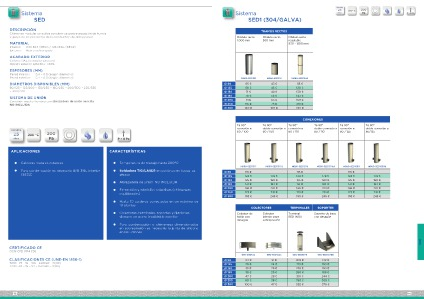

Sistema
SED
DESCRIPCIÓN
Chimenea modular colectiva concéntrica para evacuación de humos
y gases de los productos de la combustión de doble pared
MATERIAL
Interior:
Exterior:
AISI 304 (SED1) / AISI 316L (SED2)
Acero galvanizado
ACABADO EXTERIOR
Colores RAL (consultar precios)
Opción exterior AISI 304: +20%
ESPESORES (MM)
Pared interior:
Pared exterior:
0,4 – 0,5 (según diámetro)
0,4 – 0,5 (según diámetro)
DIÁMETROS DISPONIBLES (MM)
80/125 – 125/200 – 150/230 – 180/250 – 200/300 – 250/350
– 300/400
SISTEMA DE UNIÓN
Conexión macho-hembra con abrazadera de unión sencilla
NO INCLUIDA
Garantia
25
años
APLICACIONES
Calderas murales estancas
Para condensación es necesario AISI 316L interior
(SED2)
CARACTERÍSTICAS
Temperatura de trabajo hasta 200�C
Soldadura TIG/LASER en continuo en todas las
piezas
Abrazadera de unión NO INCLUIDA
Extracción y admisión colectivas (chimeneas
equilibradas)
Hasta 10 calderas conectadas en un máximo de
10 plantas
Colectores, terminales, soportes y fijaciones
siempre en acero inoxidable exterior
Para condensación o chimeneas dimensionadas
en sobrepresión es necesaria la junta de silicona
en las uniones
CERTIFICADO CE
0036 CPD 9174 036
CLASIFICACIONES CE (UNE-EN 1856-1)
T200 – P1 – W – Vm – L20040 – O(00)
T200 – P1 – W – V2 – L50040 – O(00)
152
