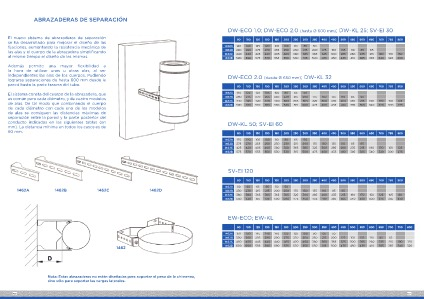

ABRAZADERAS DE SEPARACIÓN
El nuevo sistema de abrazaderas de separación
se ha desarrollado para mejorar el diseño de las
fijaciones, aumentando la resistencia mecánica de
las alas y el cuerpo de la abrazadera simplificando
al mismo tiempo el diseño de las mismas.
Además permite una mayor flexibilidad a
la hora de utilizar unas u otras alas, al ser
independientes las alas de los cuerpos. Pudiendo
lograrse separaciones de hasta 600 mm desde la
pared hasta la parte trasera del tubo.
El sistema consta del cuerpo de la abrazadera, que
es común para cada diámetro, y de cuatro modelos
de alas. De tal modo que combinando el cuerpo
de cada diámetro con cada uno de los modelos
de alas se consiguen las distancias máximas de
separación entre la pared y la parte posterior del
conducto indicadas en las siguientes tablas (en
mm). La distancia mínima en todos los casos es de
50 mm.
1462A
1462B
1462C
1462D
1462
Nota: Estas abrazaderas no están diseñadas para soportar el peso de la chimenea,
sino sólo para soportar las cargas laterales.
