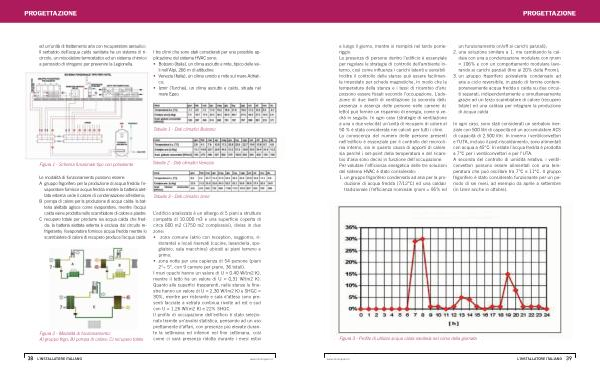

PROGETTAZIONE
ed un ’ unità di trattamento aria con recuperatore aeraulico . Il serbatoio dell ’ acqua calda sanitaria ha un sistema di ricircolo , un miscelatore termostatico ed un sistema chimico a perossido di idrogeno per prevenire la Legionella .
I tre climi che sono stati considerati per una possibile applicazione del sistema HVAC sono :
• Bolzano ( Italia ), un clima asciutto e mite , tipico delle valli nell ’ Alpi , 266 m di altitudine ;
• Venezia ( Italia ), un clima umido e mite sul mare Adriatico ;
• Izmir ( Turchia ), un clima asciutto e caldo , situata nel mare Egeo .
Tabella 1 - Dati climatici Bolzano
Figura 1 - Schema funzionale tipo con polivalente
Tabella 2 - Dati climatici Venezia
Le modalità di funzionamento possono essere :
A gruppo frigorifero per la produzione di acqua fredda : l ’ e- vaporatore fornisce acqua fredda mentre la batteria alettata esterna cede il calore di condensazione all ’ esterno ;
B pompa di calore per la produzione di acqua calda : la batteria alettata agisce come evaporatore , mentre l ’ acqua calda viene prodotta nello scambiatore di calore a piastre ;
C recupero totale per produrre sia acqua calda che fredda : la batteria alettata esterna è esclusa dal circuito refrigerante ; l ’ evaporatore fornisce acqua fredda mentre lo scambiatore di calore di recupero produce l ’ acqua calda .
Figura 2 - Modalità di funzionamento : A ) gruppo frigo ; B ) pompa di calore ; C ) recupero totale
Tabella 3 - Dati climatici Izmir
L ’ edificio analizzato è un albergo di 5 piani a struttura compatta di 10.000 m3 e una superficie coperta di circa 600 m2 ( 1750 m2 complessivi ), divisa in due zone :
• zona comune ( atrio con reception , soggiorno , ristorante ) e locali riservati ( cucine , lavanderia , spogliatoio , sala macchine ) ubicati ai piani terreno e primo ;
• zona notte per una capienza di 54 persone ( piani 2 °÷ 5 °, con 9 camere per piano , 36 totali ).
I muri opachi hanno un valore di U = 0.40 W /( m2 K ), mentre il tetto ha un valore di U = 0,31 W /( m2 K ). Quanto alle superfici trasparenti , nelle stanze le finestre hanno un valore di U = 2,30 W /( m2 K ) e SHGC = 30 %, mentre per ristorante e sala d ’ attesa sono presenti facciate a vetrata continua rivolte ad est e sud con U = 1,26 W /( m2 K ) e 22 % SHGC . Il profilo di occupazione dell ’ edificio è stato selezionato tramite un ’ analisi statistica , pensando ad un uso prettamente d ’ affari , con presenze più elevate durante la settimana ed inferiori nel fine settimana , così come ci sarà presenza ridotta durante i mesi estivi
