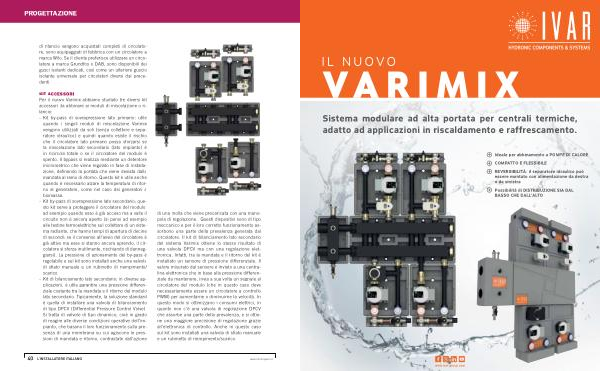

di rilancio vengono acquistati completi di circolatore , sono equipaggiati di fabbrica con un circolatore a marca Wilo . Se il cliente preferisce utilizzare un circolatore a marca Grundfos o DAB , sono disponibili dei gusci isolanti dedicati , così come un ulteriore guscio isolante universale per circolatori diversi dai precedenti .
KIT ACCESSORI Per il nuovo Varimix abbiamo studiato tre diversi kit accessori da abbinare ai moduli di miscelazione o rilancio : - Kit by-pass di sovrapressione lato primario : utile quando i singoli moduli di miscelazione Varimix vengono utilizzati da soli ( senza collettore e separatore idraulico ) e quindi quando esiste il rischio che il circolatore lato primario possa sforzarsi se la miscelazione lato secondario ( lato impianto ) è in ricircolo totale o se il circolatore del modulo è spento . Il bypass si realizza mediante un detentore micrometrico che viene regolato in fase di installazione , definendo la portata che viene deviata dalla mandata al ramo di ritorno . Questo kit è utile anche quando è necessario alzare la temperatura di ritorno al generatore , come nel caso dei generatori a biomassa .
- Kit by-pass di sovrapressione lato secondario : questo kit serve a proteggere il circolatore del modulo , ad esempio quando esso è già acceso ma a valle il circuito non è ancora aperto ( si pensi ad esempio alle testine termoelettriche sul collettore di un sistema radiante , che hanno tempi di apertura di decine di secondi : se il consenso all ’ avvio del circolatore è già attivo ma esse si stanno ancora aprendo , il circolatore si sforza inutilmente , rischiando di danneggiarsi ). La pressione di azionamento del by-pass è regolabile e sul kit sono installati anche una valvola di sfiato manuale e un rubinetto di riempimento / scarico .
- Kit di bilanciamento lato secondario : in diverse applicazioni , è utile garantire una pressione differenziale costante tra la mandata e il ritorno del modulo lato secondario . Tipicamente , la soluzione standard è quella di installare una valvola di bilanciamento di tipo DPCV ( Differential Pressure Control Valve ). Si tratta di valvole di tipo dinamico , cioè in grado di reagire alle diverse condizioni operative dell ’ impianto , che basano il loro funzionamento sulla presenza di una membrana su cui agiscono le pressioni di mandata e ritorno , contrastate dall ’ azione
di una molla che viene precaricata con una manopola di regolazione . Questi dispositivi sono di tipo meccanico e per il loro corretto funzionamento assorbono una parte della prevalenza generata dal circolatore . Il kit di bilanciamento lato secondario del sistema Varimix ottiene lo stesso risultato di una valvola DPCV ma con una regolazione elettronica . Infatti , tra la mandata e il ritorno del kit è installato un sensore di pressione differenziale . Il valore misurato dal sensore è inviato a una centralina elettronica che in base alla pressione differenziale da mantenere , invia a sua volta un segnale al circolatore del modulo ( che in questo caso deve necessariamente essere un circolatore a controllo PWM ) per aumentarne o diminuirne la velocità . In questo modo si ottimizzano i consumi elettrici , in quanto non c ’ è una valvola di regolazione DPCV che assorbe una parte della prevalenza , e si ottiene una maggiore precisione di regolazione grazie all ’ elettronica di controllo . Anche in questo caso sul kit sono installati una valvola di sfiato manuale e un rubinetto di riempimento / scarico .
