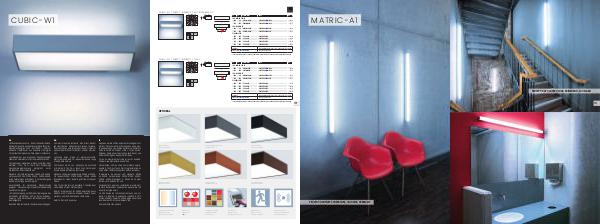

CUBIC-W1 / DIRECT-INDIRECT / MICROPRISMATIC
CUBIC-W1
150˚
180˚
38
150˚
120˚
120˚
90˚
200
L1
55 38
90˚
65
L1
130
195
60˚
30˚
260
0˚
L2
LUMEN/WATT
CODE
KG
LED - MEDIUM POWER
60˚
320 60 2923lm/29W CW1AEE-###M-L320 2,9
610 450 5846lm/48W CW1AEE-###M-L610 5,7
LED - HIGH POWER
30˚
L2
320 60 4021lm/38W CW1AEE -###H-L320 2,9
610 450 8042lm/68W CW1AEE-###H-L610 5,7
FLUORESCENT
350 120 TC-L 2x24 CW1AEEL-224 1,8
450 120 TC-L 2x36 CW1AEEL-236 2,0
610 200 TC-L 2x55 CW1AEEL-255 2,5
610 200 TC-L 2x80 CW1AEEL-280 2,5
CONTROL E: NON DIMMABLE, D: DIM 1-10V, L: DIM DALI, H: TOUCH-DIM
LED COLOUR TEMPERATURE ### 830 : 3000K, 840 : 4000K
*L e u c h t e n l i c h t s t r o m b e i 4 0 0 0 K
|
Luminaire luminous flux at 40 0 0K
|
Flux de luminaire à 40 0 0K
CUBIC-W1 / DIRECT-INDIRECT / OPAL
150˚
180˚
38
150˚
120˚
120˚
90˚
200
L1
55 38
90˚
65
L1
130
195
60˚
30˚
260
0˚
L2
LUMEN/WATT
CODE
KG
LED - MEDIUM POWER
60˚
320 60 3113lm/29W CW1OEE-###M-L320 2,9
610 450 6227lm/48W CW1OEE-###M-L610 5,7
LED - HIGH POWER
30˚
L2
320 60 4285lm/38W CW1OEE-###H-L320 2,9
610 450 8569lm/68W CW1OEE-###H-L610 5,7
FLUORESCENT
350 120 TC-L 2x24 CW1OEEL-224 1,8
450 120 TC-L 2x36 CW1OEEL-236 2,0
610 200 TC-L 2x55 CW1OEEL-255 2,5
610 200 TC-L 2x80 CW1OEEL-280 2,5
E: NON DIMMABLE, D: DIM 1-10V, L: DIM DALI, H: TOUCH-DIM
CONTROL
830 : 3000K, 840 : 4000K
LED COLOUR TEMPERATURE ###
*L e u c h t e n l i c h t s t r o m b e i 4 0 0 0 K
|
Luminaire luminous flux at 40 0 0K
|
Flux de luminaire à 40 0 0K
OPTIONAL
DE EN FR
LED-Wandanbauleuchte, direkt-indirektstrahlend.
Microprismenoptik aus Spezialacrylglas bildschirm-
arbeitsplatztauglich nach EN 12464-1 (UGR<19)
alternativ Opaldiffusor aus satiniertem Acrylglas
mit perfekt homogener Auflösung der Lichtpunkte. LED wall mounted luminaire with direct-indirect
light distribution. Microprismatic screen for glare-
free illumination according to EN 12464-1 (UGR<19)
optional opal diffuser for perfect uniform illumina-
tion. Leuchtenkörper aus Aluminium-Strangpressprofil
silbermatt natureloxiert. Optional weitere Farben. Luminaire body made of aluminium-profile.
Matt silver anodised. On request extensive range
of alternative colours. Applique murale LED en apparent, éclairage direct-
indirect. Diffuseur micro-prismatique en verre acry-
lique adapté pour les postes de travail et conforme
selon la norme EN 12464-1 (UGR < 19), en option:
diffuseur opale en verre acrylique satiné avec une
diffusion homogène des points lumineux.
LED-Konverter wahlweise einfach schaltbar oder
dimmbar (1-10V, DALI, Touch-Dim). Werkseitige
Konverterprogrammierung
ermöglicht
unter-
schiedliche Lichtstromoptionen.
Convertisseur LED au choix: commutable ou gra-
duable (1-10V, DALI, Touch-Dim). Programmation en
usine offrant différentes options de flux lumineux.
Standard LED-Farbtemperatur 3000K und 4000K.
Auf Wunsch 2200K, 2700K, 3500K, 5000K, 6500K.
Enge Farbtoleranz MacAdam 3. Farbwiedergabe
Ra≥84, auf Anfrage Ra>90 möglich. Standard LED colour temperature 3000K or 4000K.
On request 2200K, 2700K, 3500K, 5000K, 6500K
(MacAdam 3). Colour rendering CRI≥84, on request
CRI>90. Température de couleur LED standard 3000K
ou 4000K. Sur demande: 2200K, 2700K, 3500K,
5000K, 6500K. MacAdam 3. Rendu de couleur
IRC≥84, sur demande IRC>90.
Ausschließlich für horizontale Wandmontage
geeignet. Deckenseitige Staubschutzabdeckung
aus klarem Acrylglas. Only for horizontal wall installation. Topside dust
cover made of clear methacrylate. Exclusivement pour une installation murale hori-
zontale. Revêtement supérieur anti-poussière fait
en verre acrylique clair.
Beachten Sie die Übersicht `optionale Ausführungen`
80% of initial output for 50000 operating hours
(L80B10 at 25°C and max. Medium-Power). 5 year
warranty on all LED boards and LED drivers.
Refer to "options" overview
SPARKLING ANTHRACITE
SURFACE CODE: D BLACK RAVEN
SURFACE CODE: B
MAJESTIC GOLD
SURFACE CODE: G COZY COPPER
SURFACE CODE: M STALWART RUST
SURFACE CODE: U
Corps en aluminium extrudé, gris mat anodisé.
Couleurs supplémentaires en option.
LED drivers which can optionally be switched
or dimmed (1-10V, DALI, Touch-Dim). Factory-set
drivers enable different output levels.
Lichtstromrückgang auf 80% des Ursprungswertes
bei 50000h (L80B10 bei 25°C und max. Medium-
Power). 5 Jahre Garantie auf LED-Module und LED-
Betriebsgeräte.
WHITE KROKO
SURFACE CODE: K:
50 000 heures de fonctionnement avec une uti-
lisation à 80% de la puissance (L80B10 à 25°C
et max. Medium-Power). 5 ans de garantie sur tous
les modules LED et convertisseurs LED.
Voir les différentes options
ALTERNATIVE COLOUR
TEMPERATURES:
2200K/ 3500K/ 6500K
LEDS WITH
HIGHER CRI
Ra>90
FURTHER SELECTED
SURFACE DESIGNS:
SEE PAGE 15
BLUETOOTH
MODULE FOR
WIRELESS CONTROL
EMERGENCY
MODULE WITH
3 HOUR BATTERY
RADAR SENSOR
FOR HIGH FREQUENCY
MOTION CONTROL
