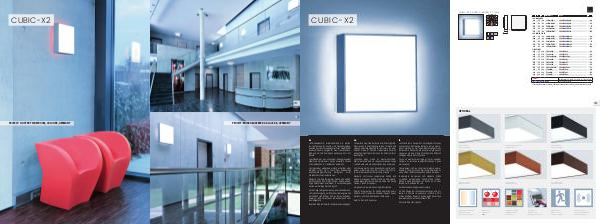

Lightnet Lighting Catalogue by SKIALIGHT SKIALIGHT | Page 67

CUBIC-X2 / DIRECT-INDIRECT / OPAL
CUBIC-X2
150˚
180˚
150˚
120˚
L
H1
H2
LUMEN/WATT
CODE
KG
120˚
LED - LOW POWER
90˚
90˚
90
L
180
60˚
60˚
270
360
30˚
0˚
30˚
5,5
H1
L
H2
330 55 80 1759lm/15W* CX2OEE-###E-Q330 4,0
430 55 80 3072lm/24W* CX2OEE-###E-Q430 5,5
530 55 80 5275lm/41W* CX2OEE-###E-Q530 7,9
630 55 80 6835lm/52W* CX2OEE-###E-Q630 11,1
900 55 80 13472lm/97W* CX2OEE-###E-Q900 22,0
LED - MEDIUM POWER
330 55 80 2431lm/20W* CX2OEE-###M-Q330 4,0
430 55 80 4526lm/35W* CX2OEE-###M-Q430 5,5
530 55 80 7293lm/56W* CX2OEE-###M-Q530 7,9
630 55 80 9677lm/73W* CX2OEE-###M-Q630 11,1
900 55 80 18970lm/138W* CX2OEE-###M-Q900 22,0
FLUORESCENT
270 75 110 TR-5 1x22W CX2OEER-122 2,7
270 75 110 TC-L 2x18W CX2OEEL-218 2,7
370 75 110 TR-5 1x22+40W CX2OEER-122-40 3,7
370 75 110 TR-5 1x40W CX2OEER-140 3,6
370 75 110 TR-5 1x55W CX2OEER-155 3,6
470 75 110 TR-5 1x60W CX2OEER-160 5,0
470 75 110 TR-5 1x40+60W CX2OEER-140-60 5,1
614 75 110 T5 8x14W CX2OEET-814 9,0
900 113 110 T5 8x21W CX2OEET-821 17,6
900 113 110 T5 8x39W CX2OEET-839 17,6
E: NON DIMMABLE, D: DIM 1-10V, L: DIM DALI, H: TOUCH-DIM
CONTROL
830 : 3000K, 840 : 4000K
LED COLOUR TEMPERATURE ###
*L e u c h t e n l i c h t s t r o m b e i 4 0 0 0 K
|
Luminaire luminous flux at 40 0 0K
|
Flux de luminaire à 40 0 0K
133
OPTIONAL
DE EN FR
LED-Anbauleuchte, direktstrahlend mit indirek-
ter Lichtkorona für Wand- und Deckenmontage.
Speziell auf LED-Chips abgestimmter Opaldiffusor
aus satiniertem Acrylglas für max. Transmissions-
grad und perfekt homogene Auflösung der Licht-
punkte. LED surface mounted luminaire with direct light dis-
tribution and indirect lighting corona for walls and
ceilings. Specially adapted to LED-chips, the opal
diffuser made of frosted methacrylate ensures
enhanced light transmission and perfect uniform
illumination. Luminaire LED en apparent, éclairage direct avec
une couronne d'éclairage indirect pour un monta-
ge sur plafond ou mur. Spécialement adapté aux
puces LED. Diffuseur opale en verre acrylique sati-
né pour un maximum de luminosité et une diffusion
homogène des points lumineux.
Leuchtenkörper aus Aluminium-Strangpressprofil
silbermatt natureloxiert. Optional weitere Farben
und Oberflächen (s. Oberflächenübersicht). Luminaire body made of aluminium-profile.
Matt silver anodised. On request extensive range
of alternative colours and surfaces (see overview). Corps en aluminium extrudé, gris mat anodisé.
Couleurs et surfaces supplémentaires en option
(voir annexe).
LED-Konverter wahlweise einfach schaltbar oder
dimmbar (1-10V, DALI, Touch-Dim). Werkseitige
Konverterprogrammierung
ermöglicht
unter-
schiedliche Lichtstromoptionen. LED drivers which can optionally be switched to-
gether or dimmed (1-10V, DALI, Touch-Dim). Facto-
ry-set drivers enable different output levels. Convertisseur LED au choix: commutable ou gra-
duable (1-10V, DALI, Touch -Dim). Programmation en
usine offrant différentes options de flux lumineux.
Standard LED colour temperature 3000K and
4000K. On request 2200K, 2700K, 3500K, 5000K,
6500K. MacAdam 3 step binning. Colour rendering
CRI≥84, CRI>90 on request. Température de couleur LED standard 3000K
ou 4000K. Sur demande: 2200K, 2700K, 3500K,
5000K, 6500K (MacAdam 3). Rendu de couleur
IRC≥84, sur demande IRC>90.
On request coloured indirect light distribution. Sur demande éclairage indirect coloré.
90% of initial output for 50000 operating hours
(L90B10 at 25°C and max. Medium-Power). 5 year
warranty on all LED boards and LED drivers. 50 000 heures de fonctionnement avec une uti-
lisation à 90% de la puissance (L90B10 à 25°C
et max. Medium-Power). 5 ans de garantie sur tous
les modules LED et convertisseurs LED.
Standard LED-Farbtemperatur 3000K und 4000K.
Auf Wunsch 2200K, 2700K, 3500K, 5000K, 6500K.
Enge Farbtoleranz MacAdam 3. Farbwiedergabe
Ra≥84, auf Anfrage Ra>90 möglich.
Auf Anfrage farbige Gestaltung des Indirektanteils.
Lichtstromrückgang auf 90% des Ursprungswertes
bei 50000h (L90B10 bei 25°C und max. Medium-
Power). 5 Jahre Garantie auf LED-Module und LED-
Betriebsgeräte.
Refer to "options" overview
WHITE KROKO
SURFACE CODE: K: SPARKLING ANTHRACITE
SURFACE CODE: D BLACK RAVEN
SURFACE CODE: B
MAJESTIC GOLD
SURFACE CODE: G COZY COPPER
SURFACE CODE: M STALWART RUST
SURFACE CODE: U
Voir les différentes options
Beachten Sie die Übersicht `optionale Ausführungen`
ALTERNATIVE COLOUR
TEMPERATURES:
2200K/ 3500K/ 6500K
LEDS WITH
HIGHER CRI
Ra>90
FURTHER SELECTED
SURFACE DESIGNS:
SEE PAGE 15
BLUETOOTH
MODULE FOR
WIRELESS CONTROL
EMERGENCY
MODULE WITH
3 HOUR BATTERY
RADAR SENSOR
FOR HIGH FREQUENCY
MOTION CONTROL
