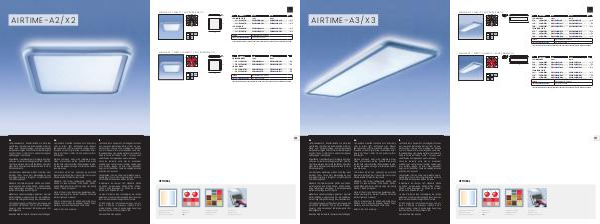

AIRTIME-A2 / X2 |
AIRTIME-A2 / DIRECT / MICROPRISMATIC
150˚ 180˚ 150˚
120˚ 120˚
90˚
90˚
115 230
60˚
60˚
345 460
30˚ 0˚ 30˚
|
L1 |
LUMEN / WATT |
CODE |
CODE |
KG |
LED- MEDIUM POWER |
SILVER |
WHITE |
||
290 |
1261lm / 15W |
EA2VSE- ### M-Q290 |
EA2VWE- ### M-Q290 |
3,5 |
590 |
2522lm / 27W |
EA2VSE- ### M-Q590 |
EA2VWE- ### M-Q590 |
4,5 |
LED- HIGH POWER | ||||
L1 |
590 3476lm / 37W EA2VSE- ### H-Q590 EA2VWE- ### H-Q590 4,5 |
||
120˚ |
150˚ |
180˚ |
150˚ |
120˚ |
25 22 |
L1 LUMEN / WATT CODE CODE KG LED- MEDIUM POWER SILVER WHITE |
|||||||||||||||
|
90˚
60˚
|
30˚ |
115 230
345 460
0˚
|
30˚ |
90˚
60˚
|
L1 |
|
|||||||||||||||
290 2618lm / 27W * EX2VSE- ### H-Q290 EX2VWE- ### H-Q290 4,0 |
|||||||||||||||||||||
L1 |
590 5237lm / 51W * EX2VSE- ### H-Q590 EX2VWE- ### H-Q590 5,0 |
|||||
* Leuchtenlichtstrom bei 4000K | Luminaire luminous flux at 4000K | Flux de luminaire à 4000K |
DE EN FR |
355 |
|||||
|
LED-Anbauleuchte, direktstrahlend mit indirekter Lichtkorona(-X2) oder rein direktstrahlend(-A2) für Wand- und Deckenmontage. Microprismenoptik aus Spezialacrylglas bildschirmarbeitsplatztauglich nach EN 12464-1( UGR < 19) mit perfekt homogener Auflösung der Lichtpunkte.
Superflacher Leuchtenkörper mit integriertem Konverter aus Aluminium-Strangpress-Profil. Oberfläche in Strukturlack matt weiß( RAL9003) oder matt silber( RAL9006). Optional weitere Farben( s. Oberflächenübersicht).
LED-Konverter wahlweise einfach schaltbar oder dimmbar( DALI, Touch-Dim). Werkseitige Konverterprogrammierung ermöglicht unterschiedliche Lichtstromoptionen.
Standard LED-Farbtemperatur 3000K und 4000K. Auf Wunsch 2200K, 2700K, 3500K, 5000K, 6500K. Enge Farbtoleranz MacAdam 3. Farbwiedergabe Ra≥84, auf Anfrage Ra > 90 möglich.
Modernste Linsentechnologie garantiert maximal breitstrahlende Ausleuchtung der Indirektfläche. Auf Anfrage farbige Gestaltung des Indirektanteils.
Lichtstromrückgang auf 80 % des Ursprungswertes bei 50000h( L80B10 bei 25 ° C und max. Medium- Power). 5 Jahre Garantie auf LED-Module und LED- Betriebsgeräte.
Beachten Sie die Übersicht `optionale Ausführungen`
|
LED surface mounted luminaire with direct only(-A2) or direct light distribution with indirect lighting corona(-X2) for walls and ceilings. Microprismatic screen for glare-free illumination according to EN 12464-1( UGR < 19) and perfect uniform illumination.
Slimline luminaire body with integrated driver made of aluminium-profile. Surface matt white( RAL9003) or matt silver( RAL9006) powder-coated. On request extensive range of alternative colours( see overview).
LED drivers which can optionally be switched together or dimmed( DALI, Touch-Dim). Factory-set drivers enable different output levels.
Standard LED colour temperature 3000K and 4000K. On request 2200K, 2700, 3500K, 5000K, 6500K. MacAdam 3 step binning. Colour rendering CRI≥84, CRI > 90 on request.
State of the art lens technology guarantees max. wide beam angle for indirect surfaces. Coloured indirect light upon request.
80 % of initial output for 50000 operating hours( L80B10 at 25 ° C and max. Medium-Power). 5 year warranty on all LED boards and LED drivers.
Refer to " options " overview
|
Luminaire LED en apparent, éclairage direct avec une couronne d ' éclairage indirect(-X2) ou seulement direct(-A2) pour un montage sur plafond ou mur. Diffuseur micro-prismatique en verre acrylique adapté pour les postes de travail et conforme selon la norme EN 12464-1( UGR < 19) avec avec une diffusion homogène des points lumineux.
Corps du luminaire extra plat en aluminium extrudé avec convertisseur intégré, soudé sans joint. Surface laquée en blanc mat( RAL9003) ou gris mat( RAL9006). Couleurs supplémentaires en option( voir annexe).
Convertisseur LED au choix: commutable ou graduable( DALI, Touch-Dim). Programmation en usine offrant différentes options de flux lumineux.
Température de couleur LED standard 3000K ou 4000K. Sur demande: 2200K, 2700K, 3500K, 5000K, 6500K( MacAdam 3). Rendu de couleur IRC≥84, sur demande IRC > 90.
La plus morderne des technologies de lentille garantit un maximum d ' éclairage de la surface indirecte. Sur demande éclairage indirect coloré.
50 000 heures de fonctionnement avec une utilisation à 80 % de la puissance( L80B10 à 25 ° C et max. Medium-Power). 5 ans de garantie sur tous les modules LED et convertisseurs LED.
Voir les différentes options
|
OPTIONAL
ALTERNATIVE COLOUR TEMPERATURES: 2200K / 3500K / 6500K
|
LEDS WITH HIGHER CRI Ra > 90 |
FURTHER SELECTED SURFACE DESIGNS: SEE PAGE 15 |
BLUETOOTH MODULE FOR WIRELESS CONTROL |
