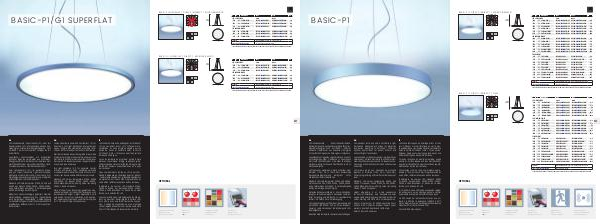

Lightnet Lighting Catalogue by SKIALIGHT SKIALIGHT | Page 116

BASIC-P1 SUPERFLAT / DIRECT-INDIRECT / MICROPRISMATIC
BASIC-P1 /G1 SUPERFLAT
150˚
180˚
150˚
120˚
D
120˚
90˚
90˚
230
60˚
345
460
30˚
0˚
CODE CODE
SILVER WHITE
KG
270 22 1957lm/20W BP1VSE-###E-D270-US BP1VWE-###E-D270-UW 1,8
22 3445lm/32W BP1VSE-###E-D440-US BP1VWE-###E-D440-UW 2,8
610 22 4933lm/45W BP1VSE-###E-D610-US BP1VWE-###E-D610-UW 3,8
H
30˚
LUMEN/WATT
440
115
60˚
H
LED - LOW POWER
min 300
max 1500
LED - MEDIUM POWER
D
270 22 2701lm/27W BP1VSE-###M-D270-US BP1VWE-###M-D270-UW 1,8
440 22 4742lm/46W BP1VSE-###M-D440-US BP1VWE-###M-D440-UW 2,8
610 22 6783lm/65W BP1VSE-###M-D610-US BP1VWE-###M-D610-UW 3,8
E: NON DIMMABLE, L: DIM DALI, H: TOUCH-DIM
CONTROL
827 : 2700K, 830 : 3000K, 840 : 4000K
LED COLOUR TEMPERATURE ###
*L e u c h t e n l i c h t s t r o m b e i 4 0 0 0 K
|
Luminaire luminous flux at 40 0 0K
|
Flux de luminaire à 40 0 0K
BASIC-G1 SUPERFLAT / DIRECT / MICROPRISMATIC
150˚
180˚
150˚
120˚
D
120˚
90˚
90˚
min 300
max 1500
115
230
60˚
60˚
345
460
30˚
0˚
30˚
H
LUMEN/WATT
LED - LOW POWER
H
CODE CODE
SILVER WHITE
KG
270 22 1406lm/15W BG1VSE-###E-D270-US BG1VWE-###E-D270-UW 2,0
440 22 2344lm/23W BG1VSE-###E-D440-US BG1VWE-###E-D440-UW 3,0
610 22 3282lm/32W BG1VSE-###E-D610-US BG1VWE-###E-D610-UW 4,0
LED - MEDIUM POWER
D
270 22 1982lm/21W BG1VSE-###M-D270-US BG1VWE-###M-D270-UW 2,0
440 22 3303lm/33W BG1VSE-###M-D440-US BG1VWE-###M-D440-UW 3,0
610 22 4624lm/45W BG1VSE-###M-D610-US BG1VWE-###M-D610-UW 4,0
E: NON DIMMABLE, L: DIM DALI, H: TOUCH-DIM
CONTROL
827 : 2700K, 830 : 3000K, 840 : 4000K
LED COLOUR TEMPERATURE ###
*L e u c h t e n l i c h t s t r o m b e i 4 0 0 0 K
|
Luminaire luminous flux at 40 0 0K
|
Flux de luminaire à 40 0 0K
231
DE EN FR
LED-Pendelleuchte, direkt-indirekt (-P1) oder rein
direktstrahlend (-G1). Microprismenoptik aus Spe-
zialacrylglas bildschirmarbeitsplatztauglich nach
EN 12464-1 (UGR<19) mit perfekt homogen leucht-
ender Fläche. LED pendant luminaire with direct-indirect (-P1) or
direct only (-G1) light distribution. Microprismatic
screen for glare-free illumination according to EN
12464-1 (UGR<19) and perfect uniform illumination. Luminaire LED suspendu, éclairage direct et indirect
(-P1) ou seulement direct (-G1). Diffuseur micro-
prismatique en verre acrylique adapté pour les
postes de travail et conforme selon la norme
EN 12464-1 (UGR < 19) avec une parfaite surface
lumineuse homogène.
Superflacher Leuchtenkörper mit integriertem
Konverter fugenlos verschweißt aus Aluminium-
Strangpress-Profil. Oberfläche in Strukturlack matt
weiß (RAL9003) oder matt silber (RAL9006). Optio-
nal weitere Farben (s. Oberflächenübersicht).
Zwei Lichtkammern (-P1) für getrennte Steue-
rung von Direkt/ Indirektlicht - getrennt schaltbar
oder getrennt dimmbar via DALI bzw. Touch-Dim.
Werkseitige Konverterprogrammierung ermöglicht
unterschiedliche Lichtstromoptionen.
Standard LED-Farbtemperatur 2700K, 3000K und
4000K. Auf Wunsch 2200K, 3500K, 5000K, 6500K.
Enge Farbtoleranz MacAdam 3. Farbwiedergabe
Ra≥84, auf Anfrage Ra>90 möglich.
Modernste Linsentechnologie garantiert maximal
breitstrahlende Ausleuchtung der Indirektfläche
auch bei geringer Pendellänge. 3-Seilabhängung
zur Zentralmontage stufenlos höhenverstellbar mit
superflachem Baldachin (BH: 17 mm) in Leuchten-
farbe lackiert.
Slimline luminaire body with integrated driver made
of aluminium-profile without visible seam. Surface
matt white (RAL9003) or matt silver (RAL9006) pow-
der-coated. On request extensive range of alterna-
tive colours (see overview).
Two light-chambers (-P1) for separate control
of direct and indirect light - separately switched
or separately dimmed via DALI system/ Touch-Dim.
Factory-set drivers enable different output levels.
Standard LED colour temperature 2700K, 3000K
and 4000K. On request 2200K, 3500K, 5000K,
6500K. MacAdam 3 step binning. Colour rendering
CRI≥84, CRI>90 on request.
State of the art lens technology guarantees max.
wide beam angle for indirect surfaces even with
low suspension height. Height adjustable 3-cord
suspension for central installation with transpa-
rent power supply cable and super flat ceiling rose
(H: 17 mm) matching luminaire`s colour.
Corps du luminaire en aluminium extrudé extra
plat avec convertisseur intégré, soudé sans joints.
Surface laquée en blanc mat (RAL9003) ou gris mat
(RAL9006). Couleurs supplémentaires en option
(voir annexe).
Deux compartiments lumineux (-P1) pour com-
mande individuelle de l'éclairage direct et indirect
- commutable séparément, graduable séparément
via système DALI / Touch DIM. Programmation en
usine offrant différentes options de flux lumineux.
OPTIONAL
Température de couleur LED standard 2700K,
3000K ou 4000K. Sur demande: 2200K, 3500K,
5000K, 6500K (MacAdam 3). Rendu de couleur
IRC≥84, sur demande IRC>90.
La plus morderne des technologies de lentille ga-
rantit un maximum d'éclairage de la surface indi-
recte même avec une faible hauteur de suspen-
sion. 3 câbles de suspension pour un montage
central réglabe en hauteur avec patère sallie extra
fine (H: 17mm) laquée de la couleur du luminaire.
ALTERNATIVE COLOUR
TEMPERATURES:
2200K/ 3500K/ 6500K
LEDS WITH
HIGHER CRI
Ra>90
FURTHER SELECTED
SURFACE DESIGNS:
SEE PAGE 15
BLUETOOTH
MODULE FOR
WIRELESS CONTROL
