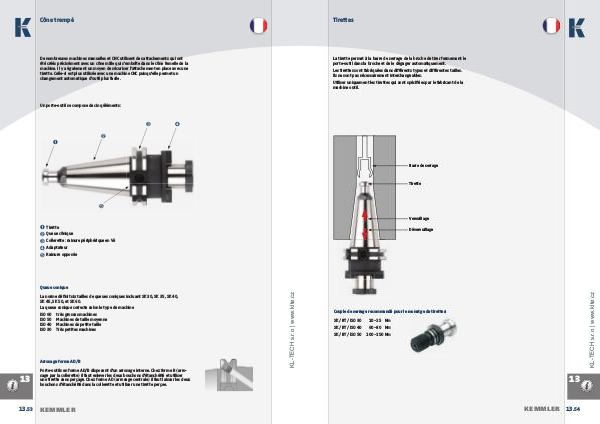

Cône trempé
De nombreuses machines manuelles et CNC utilisent des attachements qui ont
été créés précisément avec un cône mâle qui s’emboîte dans le cône femelle de la
machine. Il y a également un moyen de sécuriser l’attachement en place avec une
tirette. Celle-ci est plus utilisée avec une machine CNC puisqu’elle permet un
changement automatique d’outil plus facile.
Un porte-outil se compose de cinq éléments:
Tirette
Queue cônique
Collerette : rainure périphérique en Vé
Adaptateur
Rainure opposée
La norme défi nit six tailles de queues coniques incluant SK 30, SK 35, SK 40,
SK 45, SK 50, et SK 60.
La queue conique correcte selon le type de machine
ISO 60
ISO 50
ISO 40
ISO 30
très grosses machines
Machines de taille moyenne
Machines de petite taille
Très petites machines
Arrosage forme AD/B
13 Porte-outils en forme AD/B disposent d‘un arrosage interne. Chez forme B (arro-
sage par la collerette) il faut enlever les deux bouchons d‘étanchéité et utiliser
une tirette sans perçage. Chez forme AD (arrosage centrale) il faut laisser les deux
bouchons d‘étanchéité dans la collerette et utiliser une tirette perçee.
