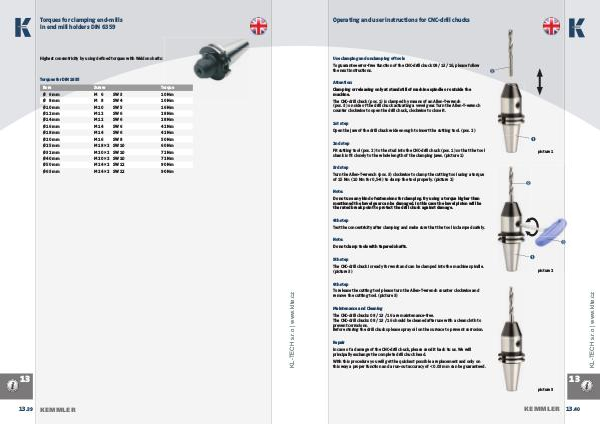

Torques for clamping end-mills
in end mill holders DIN 6359
Highest concentricity by using defi ned torques with Weldon shafts:
Torques for DIN 1835
Bore Screw Ø 6 mm M 6 SW 3
Torque
10 Nm
Ø 8 mm M 8 SW 4 10 Nm
Ø 10 mm M 10 SW 5 16 Nm
Ø 12 mm M 12 SW 6 28 Nm
Ø 14 mm M 12 SW 6 28 Nm
Ø 16 mm M 14 SW 6 42 Nm
Ø 18 mm M 14 SW 6 42 Nm
Ø 20 mm M 16 SW 8 50 Nm
M 18 × 2 SW 10 M 20 × 2 SW 10
60 Nm
72 Nm
Ø 40 mm M 20 × 2 SW 10 72 Nm
Ø 50 mm M 24 × 2 SW 12 90 Nm
Ø 63 mm M 24 × 2 SW 12 90 Nm
www.klte.cz
Ø 25 mm Ø 32 mm
