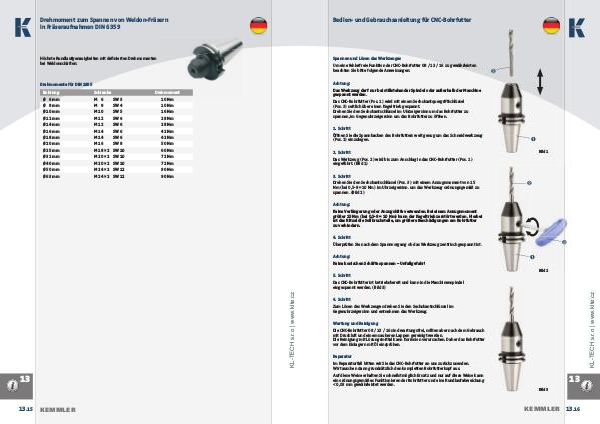

Bedien- und Gebrauchsanleitung für CNC-Bohrfutter
Spannen und Lösen des Werkzeuges
Um eine fehlerfreie Funktion der CNC-Bohrfutter 08 / 13 / 16 zu gewährleisten
beachten Sie bitte folgende Anweisungen:
Achtung:
Das Werkzeug darf nur bei stillstehender Spindel oder außerhalb der Maschine
gespannt werden.
Das CNC-Bohrfutter (Pos. 1) wird mit einem Sechskantquergriffschlüssel
(Pos. 3) seitlich über einen Kegeltrieb gespannt.
Drehen Sie den Sechskantschlüssel im Uhrzeigersinn um das Bohrfutter zu
spannen, im Gegenuhrzeigersinn um das Bohrfutter zu öffnen.
1. Schritt
Öffnen Sie die Spannbacken des Bohrfutters weit genug um das Schneidwerkzeug
(Pos. 2) einzulegen.
Bild 1
2. Schritt
Das Werkzeug (Pos. 2) wird bis zum Anschlag in das CNC-Bohrfutter (Pos. 1)
eingeführt. (Bild 1)
3. Schritt
Drehen Sie den Sechskantschlüssel (Pos. 3) mit einem Anzugsmoment von 15
Nm (bei 0,5-8 =10 Nm) im Uhrzeigersinn. um das Werkzeug ordnungs gemäß zu
spannen. (Bild 2)
Achtung:
Keine Verlängerung oder AnzugshiIfe verwenden. Bei einem Anzugsmoment
größer 15 Nm (bei 0,5-8 = 10 Nm) kann der Kegeltrieb zerstört werden. Hierbei
ist das Ritzel die Sollbruchstelle, um größere Beschädigungen am Bohrfutter
zu verhindern.
4. Schritt
Überprüfen Sie nach dem Spannvorgang ob das Werkzeug zentrisch gespannt ist.
Achtung:
Keine konischen Schäfte spannen – Unfallgefahr!
Bild 2
5. Schritt
www.klte.cz
Das CNC-Bohrfutter ist betriebsbereit und kann in die Maschinenspindel
eingespannt werden. (Bild 3)
6. Schritt
Zum Lösen des Werkzeuges drehen Sie den Sechskantschlüssel im
Gegenuhrzeigersinn und entnehmen das Werkzeug.
Wartung und Reinigung
Die CNC-Bohrfutter 08 / 13 / 16 sind wartungsfrei, sollten aber nach dem Gebrauch
mit Druckluft und einem sauberen Lappen gereinigt werden.
Die Reinigung mit Lösungsmittel kann Korrosion verursachen. Daher das Bohrfutter
vor dem Einlagern mit Öl einsprühen.
Reparatur
Im Reparaturfall bitten wir Sie das CNC-Bohrfutter an uns zurückzusenden.
Wir tauschen dann grundsätzlich den kompletten Bohrfutterkopf aus.
Auf diese Weise erhalten Sie schnellstmöglich Ersatz und nur auf diese Weise kann
ein ordnungsgemäßes Funktionieren der Bohrfutter und eine Rundlaufabweichung
< 0,03 mm gewährleistet werden.
