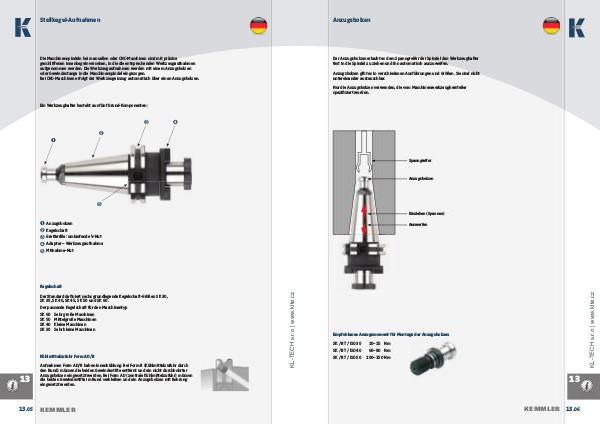

Steilkegel-Aufnahmen
Die Maschinenspindeln bei manuellen oder CNC-Maschinen sind mit präzise
geschliffenen Innenkegeln versehen, in die die entsprechenden Werkzeugaufnahmen
aufgenommen werden. Die Werkzeugaufnahmen werden mit einem Anzugsbolzen
oder Gewindestange in die Maschinenspindel eingezogen.
Bei CNC-Maschinen erfolgt der Werkzeugeinzug automatisch über einen Anzugsbolzen.
Ein Werkzeughalter besteht aus fünf Grund-Komponenten:
Anzugsbolzen
Kegelschaft
Greiferrille: umlaufende V-Nut
Adapter – Werkzeugaufnahme
Mitnahme-Nut
Der Standard defi niert sechs grundlegende Kegelschaft-Größen SK 30,
SK 35, SK 40, SK 45, SK 50 und SK 60.
Der passende Kegelschaft für den Maschinentyp
SK 60
SK 50
SK 40
SK 30
Sehr große Maschinen
Mittelgroße Maschinen
Kleine Maschinen
Sehr kleine Maschinen
Kühlmittelzufuhr Form AD/B
13
13. 05
Aufnahmen Form AD/B haben Innenkühlung. Bei Form B (Kühlmittelzufuhr durch
den Bund) müssen die beiden Gewindestifte entfernt und ein nicht durchbohrter
Anzugsbolzen eingesetzt werden. Bei Form AD (zentrale Kühlmittelzufuhr) müssen
die beiden Gewindestifte im Bund verbleiben und ein Anzugsbolzen mit Bohrung
eingesetzt werden.
KEMMLER
www.klte.cz
Kegelschaft
