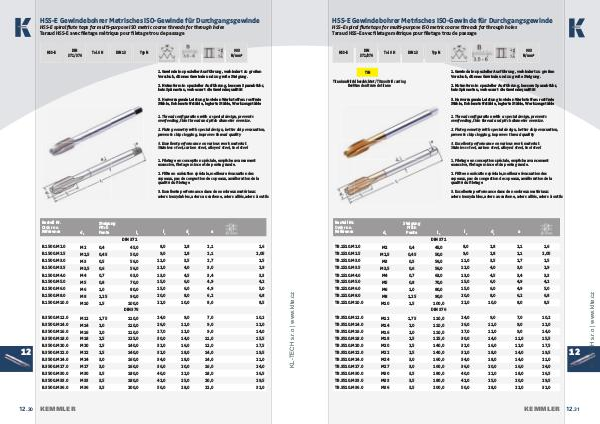

HSS-E Gewindebohrer Metrisches ISO-Gewinde für Durchgangsgewinde
HSS-E spiral fl ute taps for multi-purpose ISO metric coarse threads for through holes
Taraud HSS-E avec fi letage métrique pour fi letage trou de passage
HSS-E
DIN
371/376
Tol. 6 H
DIN 13
900
N/mm²
Typ N
1. Gewinde in spezieller Ausführung, verhindert zu großen
Vorschub, dünnes Gewinde und zu große Steigung.
TiN
Titanium Nitrid beschichtet / Titannitrid coating
Revêtue de nitrure de titane
2. Nutenform in spezieller Ausführung, bessere Spanabfuhr,
kein Spänestau, verbessert die Gewindequalität
3. Hervorragende Leistung in vielen Werkstoffen: rostfreie
Stähle, Kohlenstoffstähle, legierte Stähle, Werkzeugstähle
1. Thread confi guration with a special design, prevents
overfeeding, thin thread and pitch diameter oversize.
2. Flute geometry with special design, better chip evacuation,
prevents chip clogging, improves thread quality
3. Excellent performance on various work material:
Stainless steel, carbon steel, alloyed steel, tool steel
1. Filetage en conception spéciale, empêche avancement
excessive, fi letage mince et de pente grande.
2. Flûte en exécution spéciale, meilleure évacuation des
copeaux, pas de congestion de copeaux, amélioration de la
qualité du fi letage
3. Excellente performance dans de nombreux matériaux:
aciers inoxydables, aciers au carbone, aciers alliés, aciers à outils
Bestell Nr.
Order no.
Référence
d 1
Steigung
Pitch
Pente
l 2 d 2 a 45,0 8,0 2,8 2,1 1,6
2,8 2,1 2,05
l 1
TB.1510.M2.0
M2
0,4
TB.1510.M2.5 M2,5 0,45 50,0 9,0 TB.1510.M3.0 M3 0,5 56,0 11,0 3,5 2,7 2,5
TB.1510.M3.5 M3,5 0,6 56,0 12,0 4,0 3,0 2,9
TB.1510.M4.0 M4 0,7 63,0 13,0 4,5 3,4 3,3
TB.1510.M5.0 M5 0,8 70,0 15,0 6,0 4,9 4,2
TB.1510.M6.0 M6 1,0 80,0 15,0 6,0 4,9 5,0
TB.1510.M8.0 M8 1,25 90,0 20,0 8,0 6,2 6,8
TB.1510.M10.0 M10 1,5 100,0 22,0 10,0 8,0 8,5
DIN 376
TB.3510.M12.0
M12
TB.3510.M14.0 M14
TB.3510.M16.0 M16
110,0 24,0 9,0 7,0 10,2
2,0 110,0 26,0 11,0 9,0 12,0
2,0 110,0 27,0 12,0 9,0 14,0
14,0 11,0 15,5
1,75
TB.3510.M18.0 M18 2,5 125,0 30,0 TB.3510.M20.0 M20 2,5 140,0 32,0 16,0 12,0 17,5
TB.3510.M22.0 M22 2,5 140,0 32,0 18,0 14,0 19,5
TB.3510.M24.0 M24 3,0 160,0 34,0 18,0 14,0 21,0
TB.3510.M27.0 M27 3,0 160,0 36,0 20,0 16,0 24,0
TB.3510.M30.0 M30 3,5 180,0 40,0 22,0 18,0 26,5
TB.3510.M33.0 M33 3,5 180,0 42,0 25,0 20,0 29,5
TB.3510.M36.0 M36 3,5 200,0 50,0 28,0 22,0 32,0
KEMMLER
12
12. 31
www.klte.cz
DIN 371
