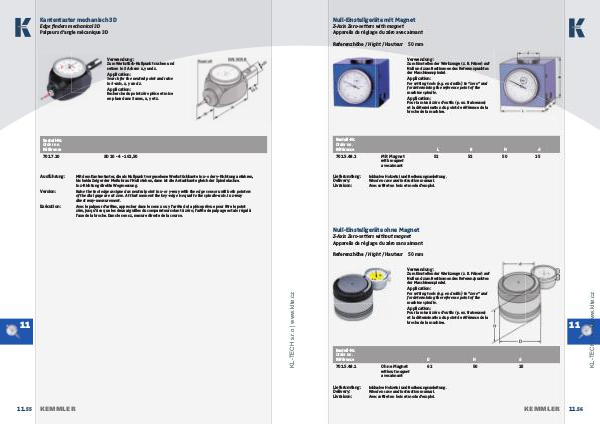

Kantentaster mechanisch 3D
Edge fi nders mechanical 3D
Palpeurs d’angle mécanique 3D
Verwendung:
Zum Werkstück-Nullpunkt suchen und
setzen in 3 Achsen x,y und z.
Application:
Search for the neutral point and raise
in 3-axis, x, y and z.
Application:
Recherche du point zèro pièce et mise
en place dans 3 axes, x, y et z.
Bestell-Nr.
Order no.
Référence
702.7.20
Ausführung:
Version:
11
11. 55
Mit dem Kantentaster, die als Nullpunkt vorgesehene Werkstückkante in x- oder y-Richtung anfahren,
bis beide Zeiger der Meßuhr auf Null stehen, dann ist die Antastkante gleich der Spindelachse.
In z-Richtung direkte Wegmessung.
Raise the tool edge assigned as neutral point in x- or y-way with the edge sensor until both pointers
of the dial gage are at zero. At that moment the key-edge is equal to the spindle-axis. In z-way
direct way-measurement.
Avec le palpeur d’arêtes, approcher dans le sens x ou y l’aréte de la pièce prévue pour être le point
zéro, jusqu’à ce que les deux aiguilles du comparateur solant à zéro; l’arête de palpage est alor égal à
l’axe de la broche. Dans le sens z, mesure directe de la course.
www.klte.cz
Exécution:
3D 20 - 4 - 162,50
