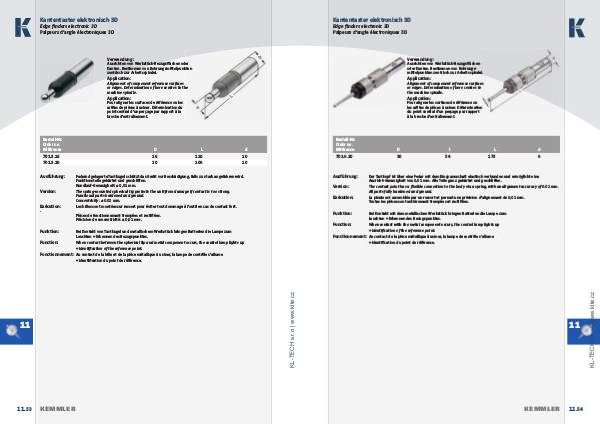

Kantentaster elektronisch 3D
Edge fi nders electronic 3D
Palpeurs d’angle électroniques 3D
Verwendung:
Ausrichten von Werkstück-Bezugsfl ächen oder
Kanten. Bestimmen von Bohrungsmittelpunkten
zentrisch zur Arbeitsspindel.
Application:
Alignment of component reference surfaces
or edges. Determination of bore centres to the
machine spindle.
Application:
Pour aligner les surfaces de référence ou les
arêtes de pièces à usiner. Détermination du
point central d‘un perçage par rapport à la
broche d‘entraînement.
Bestell-Nr.
Order no.
Référence
D L d
702.3.16 16 110 10
702.3.20 20 106 10
Ausführung:
Version:
Exécution:
.
Federnd gelagerte Tastkugel schützt das Gerät vor Beschädigung, falls zu stark angefahren wird.
Funktionsteile gehärtet und geschliffen.
Rundlauf-Genauigkeit: ± 0,01 mm.
The spring-mounted spherical tip protects the unit from damage if contact is too strong.
Functional parts hardened and ground.
Concentricity: ± 0.01 mm.
Les billes sont montées sur ressort pour éviter tout dommage à l‘outil en cas de contact fort .
Pièces de fonctionnement trempées et rectifi ées.
Précision de concentricité: ± 0,01 mm.
Funktion:
www.klte.cz
Bei Kontakt von Tastkugel und metallischem Werkstück bringen Batterien die Lampe zum
Leuchten = Erkennen des Bezugspunktes.
Function:
When contact between the spherical tip and metal component occurs, the control lamp lights up
= identifi cation of the reference point.
Fonctionnement: Au contact de la bille et de la pièce métallique à usiner, la lampe de contrôle s‘allume
= identifi cation du point de référence.
11
11. 53
KEMMLER
