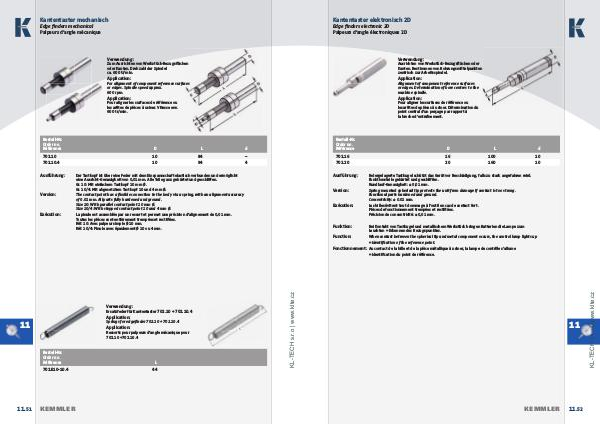

Kantentaster mechanisch
Edge fi nders mechanical
Palpeurs d’angle mécanique
Verwendung:
Zum Ausrichten von Werkstück-Bezugs fl ächen
oder Kanten. Drehzahl der Spindel
ca. 600 U/min.
Application:
For alignment of component reference surfaces
or edges. Spindle speed approx.
600 rpm.
Application:
Pour aligner les surfaces de référence ou
les arêtes de pièces à usiner. Vitesse env.
600 tr/min.
Bestell-Nr.
Order no.
Référence
D L 702.10 10 84 –
702.10.4 10 94 4
Version:
Exécution:
Der Tastkopf ist über eine Feder mit dem Einspannschaft elastisch verbunden und ermöglicht
eine Ausricht-Genauigkeit von 0,01 mm. Alle Teile ganz gehärtet und geschliffen.
Gr. 10: Mit einfachem Tastkopf 10 mm Ø.
Gr. 10/4: Mit abgesetztem Tastkopf 10 und 4 mm Ø.
The contact point has a fl exible connection to the body via a spring, with an alignment accuracy
of 0.01 mm. All parts fully hardened and ground.
Size 10: With parallel contact point 10 mm Ø.
Size 10/4: With stepped contact point 10 and 4 mm Ø.
La pinule est assemblée par un ressort et permet une précision d‘alignement de 0,01 mm.
Toutes les pièces sont entièrement trempées et rectifi ées.
Réf. 10: Avec palpeur simple Ø 10 mm.
Réf. 10/4: Pinule avec épaulement Ø 10 ou 4 mm.
Verwendung:
Ersatzfeder für Kantentaster 702.10 + 702.10.4
Application:
11
Springs for edgefi nder 702.10 + 702.10.4
Application:
Ressorts pour palpeurs d‘angle mécanique pour
702.10 +702.10.4
Bestell-Nr.
Order no.
Référence
702.E10-10.4
11. 51
KEMMLER
L
44
www.klte.cz
Ausführung:
d
