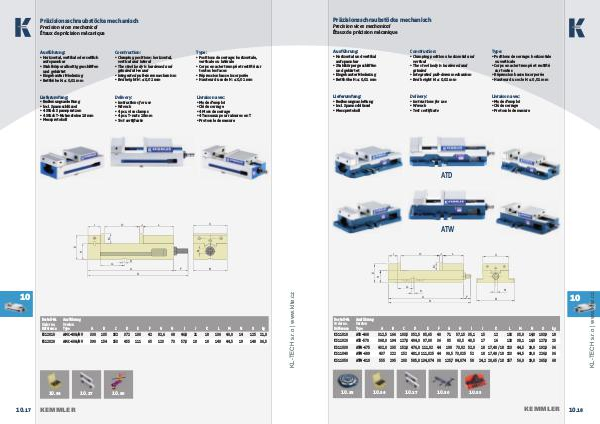

Präzisionsschraubstöcke mechanisch
Precision vices mechanical
Étaux de précision mécanique
Ausführung: Construction: Type:
Lieferumfang: Delivery: Livraison avec:
• Horizontal und vertikal
aufspannbar
• Stahlkörper geschliffen
und gehärtet
• Eingebauter Niederzug
• Betthöhe H: ≤ 0,01 mm
• Positions de serrage: horizontale
ou verticale
• Corps en acier trempé et rectifi é
sur toutes
• Répression basse incorporée
• Hauteur du socle H: ≤ 0,01 mm
• Clamping positions: horizontal and
vertical
• The steel body is hardened and
grinded
• Integrated pull-down mechanism
• Bed height H: ≤ 0,01 mm
• Instructions for use
• Wrench
• Test certifi cate
• Bedienungsanleitung
• Incl. Spannschlüssel
• Messprotokoll
• Mode d‘emploi
• Clé de serrage
• Protocole de mesure
ATD
ATW
J
O
L
C
G
N
K
A
F
10
B
D
Bestell-Nr.
Order no.
Référence
KS11010 Ausführung
Version
Type
A
B
C
D
E
ATD-460
312,5 166 103,5 352,5 85,65 F
40 G
71 H
I
57,15 35,1 J
15 K
12 L
102 M
35,0 N
O
14,0 103,9 kg
18
KS11020 ATD-570 368,0 194 127,0 404,0 97,00 36 85 63,5 17 16 120 38,1 16,0 127,0 25
432,0 235 152,0 476,0 111,02 44
40,5
KS11030 ATW-675 108 73,02 52,0 18 17,48 / 18 123 44,5 19,0 192,0 36
KS11040 ATW-689 437 222 152 481,0 111,025 44 90,5 73,025 52 18 17,48 / 18 123 44,5 19,0 226,0 36
KS11050 ATW-810 555 295 203 585,0 134,074 30 125,7 84,074 58 24,2 20,65 / 18 157 56,0 19,0 265,0 68
10.33
10.34
10.27
10.30
10.33
KEMMLER
10. 18
