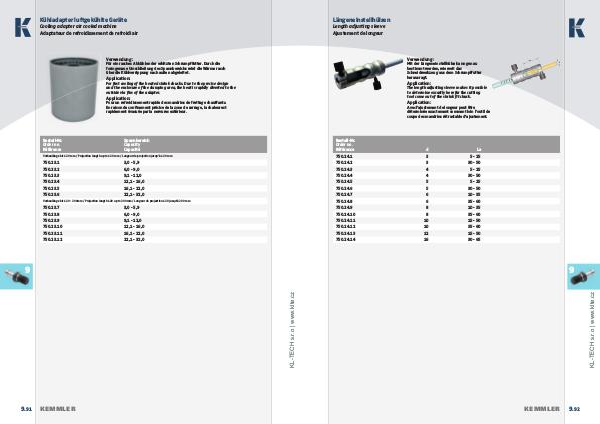

Kühladapter luftgekühlte Geräte
Cooling adapter air cooled machine
Adaptateur de refroidissement de refroidi air
Verwendung:
Für ein rasches Abkühlen der erhitzten Schrumpffutter. Durch die
formgenaue Umschließung des Spannbereichs wird die Wärme rasch
über die Kühlverrippung nach außen abgeleitet.
Application:
For fast cooling of the heated shrink chucks. Due to the precise design
and the enclosure of the clamping area, the heat is rapidly diverted to the
outside via fi ns of the adapter.
Application:
Pour un refroidissement rapide des mandrins de frettage chauffants.
En raison de confi nement précise de la zone de serrage, la chaleur est
rapidement évacuée par la nervures extérieur.
Bestell-Nr.
Order no.
Référence
Spannbereich
Capacity
Capacité
Vorbaulänge bis 120 mm / Projection length up to 120 mm / Longeur de projection jusqu‘à 120 mm
750.23.1 3,0 - 5,9
750.23.2 6,0 - 9,0
750.23.3 9,1 - 12,0
750.23.4 12,1 - 16,0
750.23.5 16,1 - 22,0
750.23.6 22,1 - 32,0
Vorbaulänge bis 120 - 200mm / Projection length 120 up to 200mm / Longeur de projection 120 jusqu‘à 200 mm
750.23.7 3,0 - 5,9
750.23.8 6,0 - 9,0
750.23.9 9,1 - 12,0
750.23.10 12,1 - 16,0
750.23.11 16,1 - 22,0
750.23.12 22,1 - 32,0
