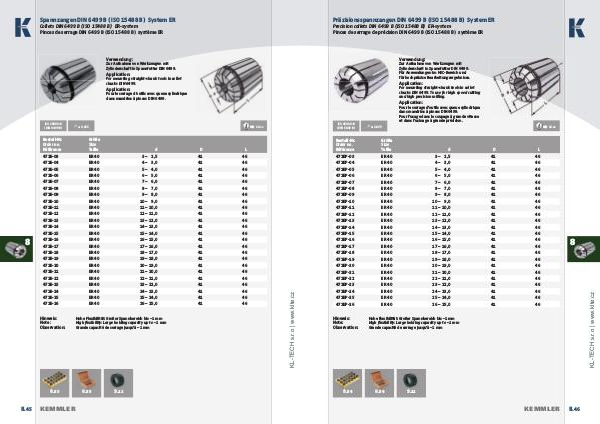

Spannzangen DIN 6499 B (ISO 15488 B) System ER
Collets DIN 6499 B (ISO 15488 B) ER-system
Pinces de serrage DIN 6499 B (ISO 15488 B) système ER
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft in Spannfutter DIN 6499.
Application:
For mounting straight-shank tools in collet
chucks DIN 6499.
Application:
Pour le serrage d’outils avec queue cylindrique
dans mandrins à pinces DIN 6499.
8
≤ 0,015
Bestell-Nr.
Order no.
Référence Größe
Size
Taille d D L
472E-03 ER 40 3 – 2,5 41 46
472E-04 ER 40 4 – 3,0 41 46
472E-05 ER 40 5 – 4,0 41 46
472E-06 ER 40 6 – 5,0 41 46
472E-07 ER 40 7 – 6,0 41 46
472E-08 ER 40 8 – 7,0 41 46
472E-09 ER 40 9 – 8,0 41 46
472E-10 ER 40 10 – 9,0 41 46
472E-11 ER 40 11 – 10,0 41 46
472E-12 ER 40 12 – 11,0 41 46
472E-13 ER 40 13 – 12,0 41 46
472E-14 ER 40 14 – 13,0 41 46
472E-15 ER 40 15 – 14,0 41 46
472E-16 ER 40 16 – 15,0 41 46
472E-17 ER 40 17 – 16,0 41 46
472E-18 ER 40 18 – 17,0 41 46
472E-19 ER 40 19 – 18,0 41 46
472E-20 ER 40 20 – 19,0 41 46
472E-21 ER 40 21 – 20,0 41 46
472E-22 ER 40 22 – 21,0 41 46
472E-23 ER 40 23 – 22,0 41 46
472E-24 ER 40 24 – 23,0 41 46
472E-25 ER 40 25 – 24,0 41 46
472E-26 ER 40 26 – 25,0 41 46
Hinweis:
Note:
Observation:
8.53
8. 45
13. 04
KEMMLER
Hohe Flexibilität: Großer Spannbereich bis –1 mm
High fl exibility: Large holding capacity up to –1 mm
Grande capacité de serrage jusqu‘à –1 mm
8.53
9.12
www.klte.cz
ISO 15488-B
(DIN 6499 B)
