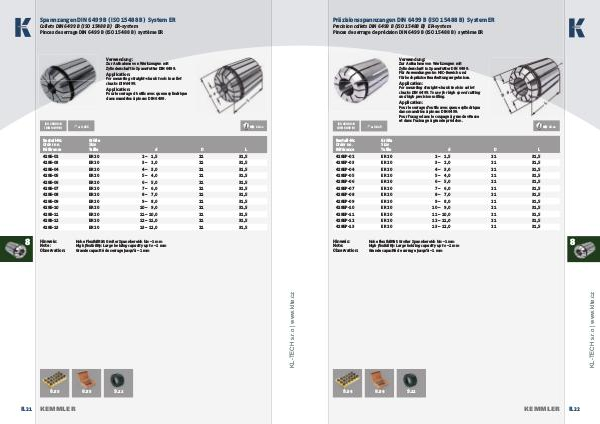

Präzisionsspannzangen DIN 6499 B (ISO 15488 B) System ER
Precision collets DIN 6499 B (ISO 15488 B) ER-system
Pinces de serrage de précision DIN 6499 B (ISO 15488 B) système ER
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft in Spannfutter DIN 6499.
Für Anwendungen im HSC-Bereich und
für hochpräzise Bearbeitungsergebnisse.
Application:
For mounting straight-shank tools in collet
chucks DIN 6499. To use for high speed cutting
and high precision milling.
Application:
ISO 15488-B
(DIN 6499 B)
≤ 0,015
Pour le serrage d’outils avec queue cylindrique
dans mandrins à pinces DIN 6499.
Pour l‘usage dans le coupage à grande vitesse
et dans l‘usinage à grande précision.
13. 04
Bestell-Nr.
Order no.
Référence Größe
Size
Taille d D L
428EP-02 ER 20 2 – 1,5 21 31,5
428EP-03 ER 20 3 – 2,0 21 31,5
428EP-04 ER 20 4 – 3,0 21 31,5
428EP-05 ER 20 5 – 4,0 21 31,5
428EP-06 ER 20 6 – 5,0 21 31,5
428EP-07 ER 20 7 – 6,0 21 31,5
428EP-08 ER 20 8 – 7,0 21 31,5
428EP-09 ER 20 9 – 8,0 21 31,5
428EP-10 ER 20 10 – 9,0 21 31,5
428EP-11 ER 20 11 – 10,0 21 31,5
428EP-12 ER 20 12 – 11,0 21 31,5
428EP-13 ER 20 13 – 12,0 21 31,5
8
Hohe Flexibilität: Großer Spannbereich bis –1 mm
High fl exibility: Large holding capacity up to –1 mm
Grande capacité de s
