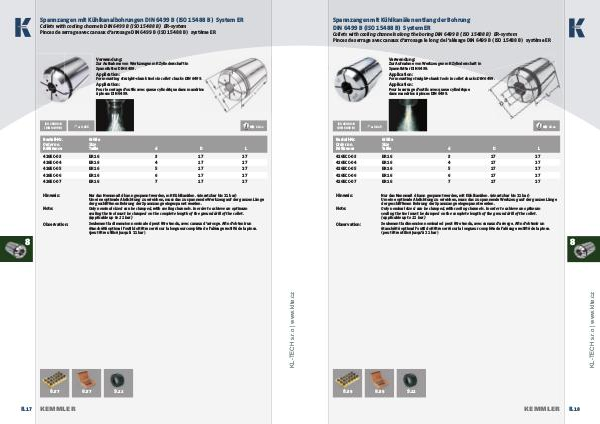

Spannzangen mit Kühlkanälen entlang der Bohrung
DIN 6499 B (ISO 15488 B) System ER
Collets with cooling channels along the boring DIN 6499 B (ISO 15488 B) ER-system
Pinces de serrage avec canaux d‘arrosage le long de l‘alésage DIN 6499 B (ISO 15488 B) système ER
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in
Spannfutter DIN 6499.
Application:
For mounting straight-shank tools in collet chucks DIN 6499.
Application:
Pour le serrage d’outils avec queue cylindrique
dans mandrins à pinces DIN 6499.
ISO 15488-B
(DIN 6499 B)
≤ 0,015
13. 04
Bestell-Nr.
Order no.
Référence Größe
Size
Taille
d
D
L
426ECC-03 ER 16
3
17
27
426ECC-04 ER 16
4
17
27
426ECC-05 ER 16
5
17
27
426ECC-06 ER 16
6
17
27
426ECC-07 ER 16
7
17
27
Hinweis: Nur das Nennmaß d kann gespannt werden, mit Kühlkanälen. (einsetzbar bis 21 bar)
Um eine optimale Abdichtung zu erreichen, muss das zu spannende Werkzeug auf der ganzen Länge
der geschliffenen Bohrung der Spannzange eingespannt werden.
Only nominal size d can be clamped, with cooling channels. In order to achieve an optimum
sealing the tool must be clamped on the complete length of the ground drill of the collet.
(applicable up to 21 bar)
Seulement la dimension nominale d peut être tendu, avec canaux d‘arrosge. Afi n d‘obtenir un
étanchéité optimal l‘outil doit être serré sur la longueur complète de l‘alésage rectifi é de la pince.
(peut être utilisé jusqu‘à 21 bar)
Note:
Observation:
