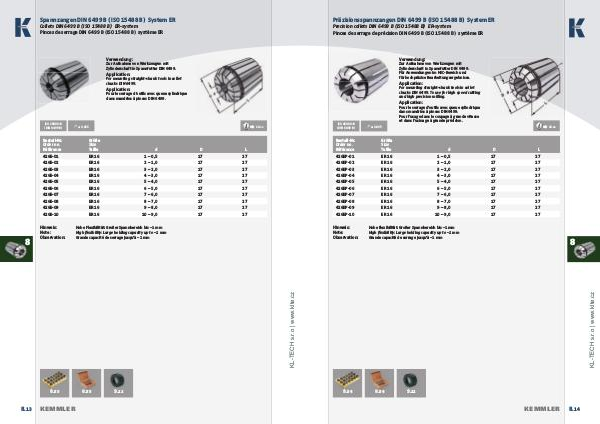

Präzisionsspannzangen DIN 6499 B (ISO 15488 B) System ER
Precision collets DIN 6499 B (ISO 15488 B) ER-system
Pinces de serrage de précision DIN 6499 B (ISO 15488 B) système ER
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft in Spannfutter DIN 6499.
Für Anwendungen im HSC-Bereich und
für hochpräzise Bearbeitungsergebnisse.
Application:
For mounting straight-shank tools in collet
chucks DIN 6499. To use for high speed cutting
and high precision milling.
Application:
ISO 15488-B
(DIN 6499 B)
≤ 0,005
Pour le serrage d’outils avec queue cylindrique
dans mandrins à pinces DIN 6499.
Pour l‘usage dans le coupage à grande vitesse
et dans l‘usinage à grande précision.
13. 04
Bestell-Nr.
Order no.
Référence Größe
Size
Taille d D L
426EP-01 ER 16 1 – 0,5 17 27
426EP-02 ER 16 2 – 1,0 17 27
426EP-03 ER 16 3 – 2,0 17 27
426EP-04 ER 16 4 – 3,0 17 27
426EP-05 ER 16 5 – 4,0 17 27
426EP-06 ER 16 6 – 5,0 17 27
426EP-07 ER 16 7 – 6,0 17 27
426EP-08 ER 16 8 – 7,0 17 27
426EP-09 ER 16 9 – 8,0 17 27
426EP-10 ER 16 10 – 9,0 17 27
Hohe Flexibilität: Großer Spannbereich bis –1 mm
High fl exibility: Large holding capacity up to –1 mm
Grande capacité de serrage jusqu‘à –1 mm
8
www.klte.cz
Hinweis:
Note:
Observation:
8.54
8.54
9.12
KEMMLER
8. 14
