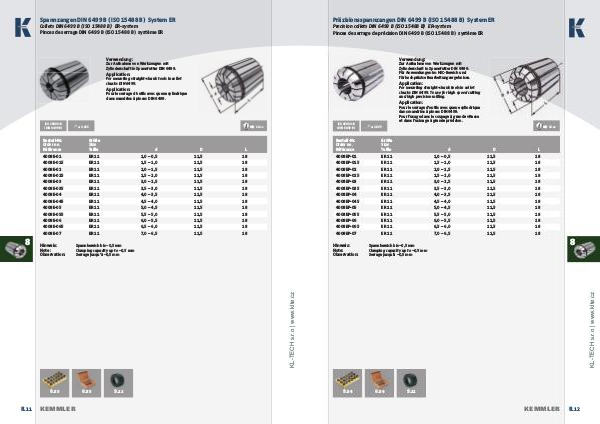

Präzisionsspannzangen DIN 6499 B (ISO 15488 B) System ER
Precision collets DIN 6499 B (ISO 15488 B) ER-system
Pinces de serrage de précision DIN 6499 B (ISO 15488 B) système ER
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft in Spannfutter DIN 6499.
Für Anwendungen im HSC-Bereich und
für hochpräzise Bearbeitungsergebnisse.
Application:
For mounting straight-shank tools in collet
chucks DIN 6499. To use for high speed cutting
and high precision milling.
Application:
ISO 15488-B
(DIN 6499 B)
≤ 0,005
Pour le serrage d’outils avec queue cylindrique
dans mandrins à pinces DIN 6499.
Pour l‘usage dans le coupage à grande vitesse
et dans l‘usinage à grande précision.
13. 04
Bestell-Nr.
Order no.
Référence Größe
Size
Taille d D L
4008EP-01 ER 11 1,0 – 0,5 11,5 18
4008EP-015 ER 11 1,5 – 1,0 11,5 18
4008EP-02 ER 11 2,0 – 1,5 11,5 18
4008EP-025 ER 11 2,5 – 2,0 11,5 18
4008EP-03 ER 11 3,0 – 2,5 11,5 18
4008EP-035 ER 11 3,5 – 3,0 11,5 18
4008EP-04 ER 11 4,0 – 3,5 11,5 18
4008EP-045 ER 11 4,5 – 4,0 11,5 18
4008EP-05 ER 11 5,0 – 4,5 11,5 18
4008EP-055 ER 11 5,5 – 5,0 11,5 18
4008EP-06 ER 11 6,0 – 5,5 11,5 18
4008EP-065 ER 11 6,5 – 6,0 11,5 18
4008EP-07 ER 11 7,0 – 6,5 11,5 18
8
Spannbereich bis –0,5 mm
Clamping capacity up to –0,5 mm
Serrage jusqu‘à –0,5 mm
www.klte.cz
Hinweis:
Note:
Observation:
8.54
8.54
9.12
KEMMLER
8. 12
