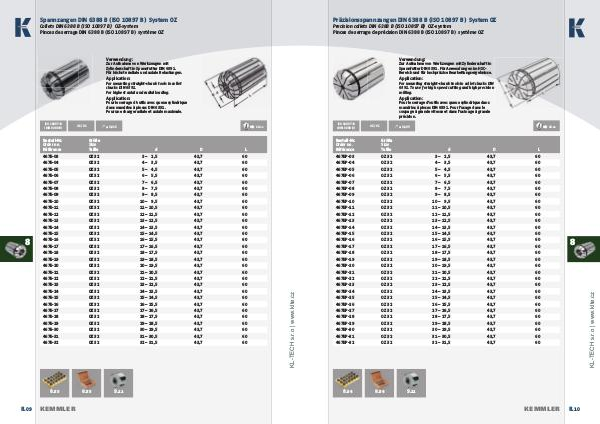

Spannzangen DIN 6388 B (ISO 10897 B) System OZ
Collets DIN 6388 B (ISO 10897 B) OZ-system
Pinces de serrage DIN 6388 B (ISO 10897 B) système OZ
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft in Spannfutter DIN 6391.
Für höchste radiale und axiale Belastungen.
Application:
For mounting straight-shank tools in collet
chucks DIN 6391.
For highest axial and radial loading.
Application:
Pour le serrage d’outils avec queue cylindrique
dans mandrins à pinces DIN 6391.
Pour une charge radiale et axiale maximale.
8
13. 04
Bestell-Nr.
Order no.
Référence Größe
Size
Taille d D L
467E-03 OZ 32 3 – 2,5 43,7 60
467E-04 OZ 32 4 – 3,5 43,7 60
467E-05 OZ 32 5 – 4,5 43,7 60
467E-06 OZ 32 6 – 5,5 43,7 60
467E-07 OZ 32 7 – 6,5 43,7 60
467E-08 OZ 32 8 – 7,5 43,7 60
467E-09 OZ 32 9 – 8,5 43,7 60
467E-10 OZ 32 10 – 9,5 43,7 60
467E-11 OZ 32 11 – 10,5 43,7 60
467E-12 OZ 32 12 – 11,5 43,7 60
467E-13 OZ 32 13 – 12,5 43,7 60
467E-14 OZ 32 14 – 13,5 43,7 60
467E-15 OZ 32 15 – 14,5 43,7 60
467E-16 OZ 32 16 – 15,5 43,7 60
467E-17 OZ 32 17 – 16,5 43,7 60
467E-18 OZ 32 18 – 17,5 43,7 60
467E-19 OZ 32 19 – 18,5 43,7 60
467E-20 OZ 32 20 – 19,5 43,7 60
467E-21 OZ 32 21 – 20,5 43,7 60
467E-22 OZ 32 22 – 21,5 43,7 60
467E-23 OZ 32 23 – 22,5 43,7 60
467E-24 OZ 32 24 – 23,5 43,7 60
467E-25 OZ 32 25 – 24,5 43,7 60
467E-26 OZ 32 26 – 25,5 43,7 60
467E-27 OZ 32 27 – 26,5 43,7 60
467E-28 OZ 32 28 – 27,5 43,7 60
