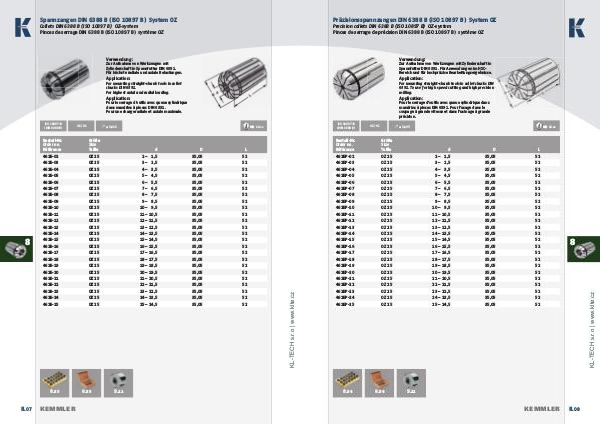

Spannzangen DIN 6388 B (ISO 10897 B) System OZ
Collets DIN 6388 B (ISO 10897 B) OZ-system
Pinces de serrage DIN 6388 B (ISO 10897 B) système OZ
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft in Spannfutter DIN 6391.
Für höchste radiale und axiale Belastungen.
Application:
For mounting straight-shank tools in collet
chucks DIN 6391.
For highest axial and radial loading.
Application:
Pour le serrage d’outils avec queue cylindrique
dans mandrins à pinces DIN 6391.
Pour une charge radiale et axiale maximale.
8
13. 04
Bestell-Nr.
Order no.
Référence Größe
Size
Taille d D L
462E-02 OZ 25 2 – 1,5 35,05 52
462E-03 OZ 25 3 – 2,5 35,05 52
462E-04 OZ 25 4 – 3,5 35,05 52
462E-05 OZ 25 5 – 4,5 35,05 52
462E-06 OZ 25 6 – 5,5 35,05 52
462E-07 OZ 25 7 – 6,5 35,05 52
462E-08 OZ 25 8 – 7,5 35,05 52
462E-09 OZ 25 9 – 8,5 35,05 52
462E-10 OZ 25 10 – 9,5 35,05 52
462E-11 OZ 25 11 – 10,5 35,05 52
462E-12 OZ 25 12 – 11,5 35,05 52
462E-13 OZ 25 13 – 12,5 35,05 52
462E-14 OZ 25 14 – 13,5 35,05 52
462E-15 OZ 25 15 – 14,5 35,05 52
462E-16 OZ 25 16 – 15,5 35,05 52
462E-17 OZ 25 17 – 16,5 35,05 52
462E-18 OZ 25 18 – 17,5 35,05 52
462E-19 OZ 25 19 – 18,5 35,05 52
462E-20 OZ 25 20 – 19,5 35,05 52
462E-21 OZ 25 21 – 20,5 35,05 52
462E-22 OZ 25 22 – 21,5 35,05 52
462E-23 OZ 25 23 – 22,5 35,05 52
462E-24 OZ 25 24 – 23,5 35,05 52
462E-25 OZ 25 25 – 24,5 35,05 52
8.53
8. 07
≤ 0,015
OZ / OC
KEMMLER
8.53
9.11
www.klte.cz
ISO 10897-B
(DIN 6388 B)
