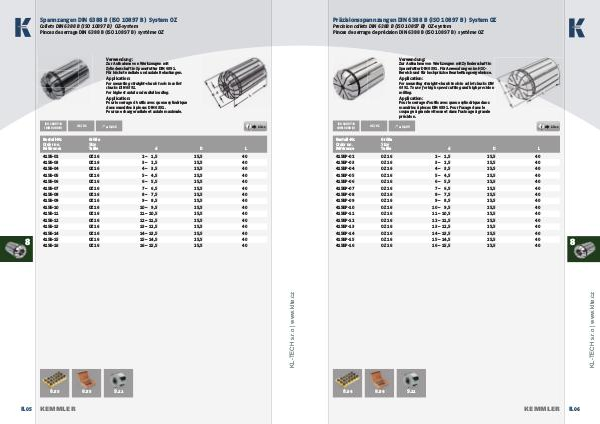

Spannzangen DIN 6388 B (ISO 10897 B) System OZ
Collets DIN 6388 B (ISO 10897 B) OZ-system
Pinces de serrage DIN 6388 B (ISO 10897 B) système OZ
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft in Spannfutter DIN 6391.
Für höchste radiale und axiale Belastungen.
Application:
For mounting straight-shank tools in collet
chucks DIN 6391.
For highest axial and radial loading.
Application:
Pour le serrage d’outils avec queue cylindrique
dans mandrins à pinces DIN 6391.
Pour une charge radiale et axiale maximale.
ISO 10897-B
(DIN 6388 B)
13. 04
Bestell-Nr.
Order no.
Référence Größe
Size
Taille d D L
415E-02 OZ 16 2 – 1,5 25,5 40
415E-03 OZ 16 3 – 2,5 25,5 40
415E-04 OZ 16 4 – 3,5 25,5 40
415E-05 OZ 16 5 – 4,5 25,5 40
415E-06 OZ 16 6 – 5,5 25,5 40
415E-07 OZ 16 7 – 6,5 25,5 40
415E-08 OZ 16 8 – 7,5 25,5 40
415E-09 OZ 16 9 – 8,5 25,5 40
415E-10 OZ 16 10 – 9,5 25,5 40
415E-11 OZ 16 11 – 10,5 25,5 40
415E-12 OZ 16 12 – 11,5 25,5 40
415E-13 OZ 16 13 – 12,5 25,5 40
415E-14 OZ 16 14 – 13,5 25,5 40
415E-15 OZ 16 15 – 14,5 25,5 40
415E-16 OZ 16 16 – 15,5 25,5 40
www.klte.cz
8
≤ 0,015
OZ / OC
8.53
8. 05
KEMMLER
8.53
9.11
