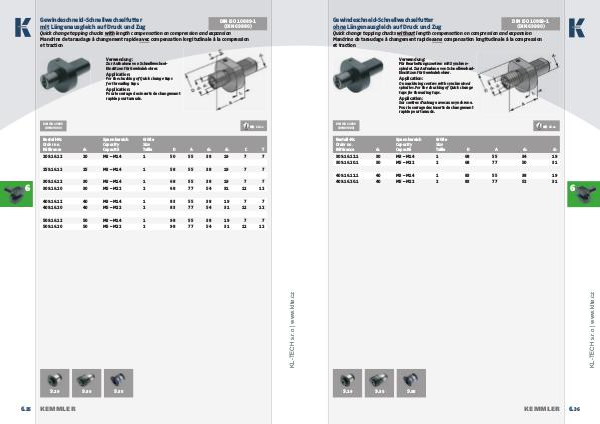

Gewindeschneid-Schnellwechselfutter
mit Längenausgleich auf Druck und Zug
DIN ISO 10889-1
(DIN 69880)
Quick change tapping chucks with length compensation on compression and expansion
Mandrins de taraudage à changement rapide avec compensation longitudinale à la compression
et traction
Verwendung:
Zur Aufnahme von Schnellwechsel-
Einsätzen für Gewindebohrer.
Application:
For the chucking of Quick change taps
for threading taps.
Application:
Pour le serrage des inserts de changement
rapide pour tarauds.
DIN ISO 10889
(DIN 69880)
d 1 Spannbereich
Capacity
Capacité Größe
Size
Taille
209.16.12 20 M3 – M14 259.16.12 25 309.16.12 309.16.20 D A d 4 d 2 C T
1 50 55 38 19 7 7
M3 – M14 1 58 55 38 19 7 7
30 M3 – M14 1 68 55 38 19 7 7
30 M5 – M22 2 68 77 54 31 12 12
409.16.12 40 M3 – M14 1 83 55 38 19 7 7
409.16.20 40 M5 – M22 2 83 77 54 31 12 12
509.16.12 50 M3 – M14 1 98 55 38 19 7 7
509.16.20 50 M5 – M22 2 98 77 54 31 12 12
www.klte.cz
6
Bestell-Nr.
Order no.
Référence
13. 04
9.29
6. 35
KEMMLER
9.30
9.35
