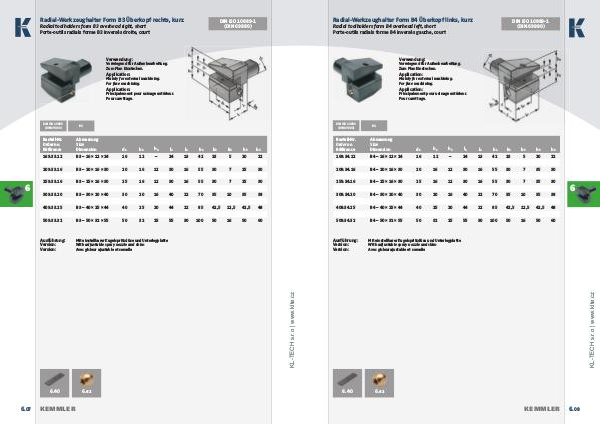

Radial-Werkzeughalter Form B3 Überkopf rechts, kurz
DIN ISO 10889-1
(DIN 69880)
Radial toolholders form B3 overhead right, short
Porte-outils radials forme B3 inversés droite, court
Verwendung:
Vorwiegend für Außenbearbeitung.
Zum Plan Einstechen.
Application:
Mainly for external machining.
For face machining.
Application:
Principalement pour usinage extérieur.
Pour carottage.
DIN ISO 10889
(DIN 69880)
6
B3
Bestell-Nr.
Order no.
Référence Abmessung
Size
Dimension d 1 h 1 h 2 l 2 l 1 b 1 b 2 b 3 h 5 169.33.12 B3 – 16 × 12 × 24 16 12 – 24 13 42 23 5 20 22
209.33.16 B3 – 20 × 16 × 30 20 16 12 30 16 55 30 7 25 30
259.33.16 B3 – 25 × 16 × 30 25 16 12 30 16 55 30 7 25 30
309.33.20 B3 – 30 × 20 × 40 30 20 16 40 22 70 35 10 35 38
409.33.25 B3 – 40 × 25 × 44 40 25 20 44 22 85 42,5 12,5 42,5 48
509.33.32 B3 – 50 × 32 × 55 50 32 25 55 30 100 50 16 50 60
Mit einstellbarer Kugelspritzdüse und Unterlegplatte
With adjustable spray nozzle and shim
Avec gicleur ajustable et semelle
www.klte.cz
Ausführung:
Version:
Version:
h 6
6.40
6. 07
KEMMLER
6.42
