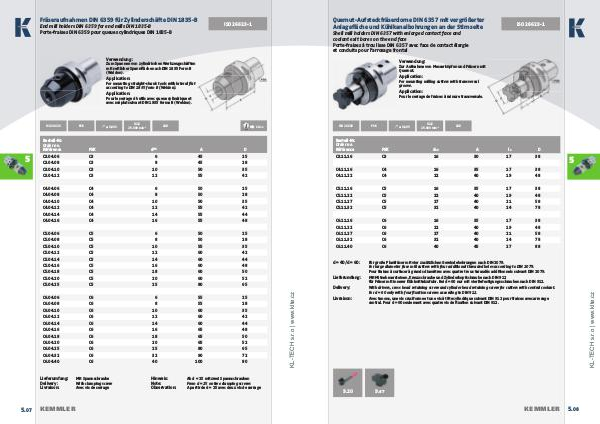

Quernut-Aufsteckfräserdorne DIN 6357 mit vergrößerter
Anlagefl äche und Kühlkanalbohrungen an der Stirnseite
ISO 26623-1
Shell mill holders DIN 6357 with enlarged contact face and
coolant exit bores on the end face
Porte-fraises à trou lisse DIN 6357 avec face de contact élargie
et conduits pour l‘arrosage frontal
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit
Quernut.
Application:
For mounting milling cutters with transversal
groove.
Application:
Pour le serrage de fraises à rainure transversale.
≤ 0,005
PSK
G2,5
25.000 min -1
CAD
Bestell-Nr.
Order no.
Référence PSK d h6 A l 1 D
C3.11.16 C3 16 30 17 38
C4.11.16 C4 16 35 17 38
C4.11.22 C4 22 40 19 48
C5.11.16 C5 16 35 17 38
C5.11.22 C5 22 40 19 48
C5.11.27 C5 27 40 21 58
C5.11.32 C5 32 40 24 78
C6.11.16 C6 16 35 17 38
C6.11.22 C6 22 40 19 48
C6.11.27 C6 27 40 21 58
C6.11.32 C6 32 40 24 78
C6.11.40 C6 40 45 27 88
d = 40/d = 60:
Lieferumfang:
Delivery:
Livraison:
9.20
5
Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
For large diameter face mill cutters with four additional threaded holes according to DIN 2079.
Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079.
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912
für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
With drivers, cross head retaining screw and cylinder head retaining screw for cutters with central coolant.
For d = 60 only with four fi xation screws according to DIN 912.
Avec tenons, une vis cruciforme et une vis à tête cylindrique suivant DIN 912 pour fraises avec arrosage
central. Pour d = 60 seulement avec quatre vis de fi xation suivant DIN 912.
