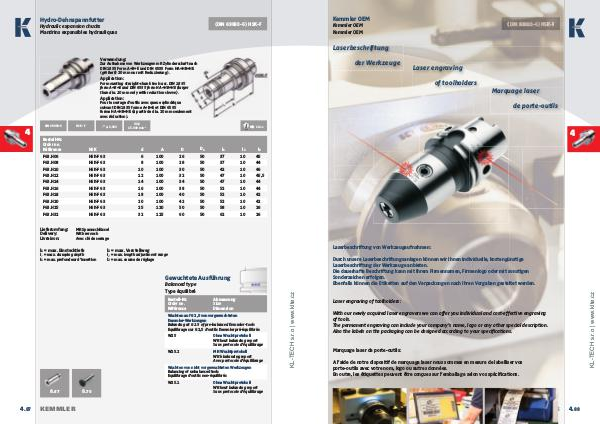

Hydro-Dehnspannfutter
Hydraulic expansion chucks Mandrins expansibles hydrauliques
( DIN 69893-6) HSK-F
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A + B + E und DIN 6535 Form HA + HB + HE( größer Ø 20 mm nur mit Reduzierung).
Application: For mounting straight-shank tools acc. DIN 1835 form A + B + E and DIN 6535 form HA + HB + HE( larger than dia. 20 mm only with reduction sleeve).
Application: Pour le serrage d’ outils avec queue cylindrique suivant DIN 1835 forme A + B + E et DIN 6535 forme HA + HB + HE( à partir de dia. 20 mm seulement avec réduction).
4
DIN 69893-6 HSK- F ��≤ 0,003
G6,3 15.000 min-1
�� 13. 04
Bestell-Nr. |
|
|
|
|
|
|
|
|
Order no. |
|
|
|
|
|
|
|
|
Référence |
HSK |
d |
A |
D |
D 1 |
l 1 |
l 2 |
l 3 |
F63. H06 |
HSK-F 63 |
6 |
100 |
26 |
50 |
37 |
10 |
45 |
F63. H08 |
HSK-F 63 |
8 |
100 |
28 |
50 |
37 |
10 |
44 |
F63. H10 |
HSK-F 63 |
10 |
100 |
30 |
50 |
42 |
10 |
46 |
F63. H12 |
HSK-F 63 |
12 |
100 |
32 |
50 |
47 |
10 |
45,5 |
F63. H14 |
HSK-F 63 |
14 |
100 |
34 |
50 |
47 |
10 |
44 |
F63. H16 |
HSK-F 63 |
16 |
100 |
38 |
50 |
52 |
10 |
44 |
F63. H18 |
HSK-F 63 |
18 |
100 |
40 |
50 |
52 |
10 |
42 |
F63. H20 |
HSK-F 63 |
20 |
100 |
42 |
50 |
52 |
10 |
42 |
F63. H25 |
HSK-F 63 |
25 |
120 |
50 |
50 |
58 |
10 |
26 |
F63. H32 |
HSK-F 63 |
32 |
125 |
60 |
50 |
62 |
10 |
26 |
Lieferumfang: Delivery: Livraison:
Mit Spannschlüssel With wrench Avec clé de serrage
l 1 = max. Einstecktiefe l 1 = max. clamping depth l 1 = max. profondeur d’ insertion l 2 = max. Verstellweg l 2 = max. length adjustment range l 2 = max. course de réglage
8.67 8.70
Gewuchtete Ausführung
Balanced type Type équilibré
Bestell-Nr. Order no. Référence
Abmessung Size Dimension
Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 d‘ outils Kemmler pré-équilibrés
W25
Ohne Wuchtprotokoll Without balancing report Sans protocole d‘ équilibrage
W25.2 Mit Wuchtprotokoll With balancing report Avec protocole d‘ équilibrage
Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools Equilibrage d‘ outils non-équilibrés
W25.1 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘ équilibrage
