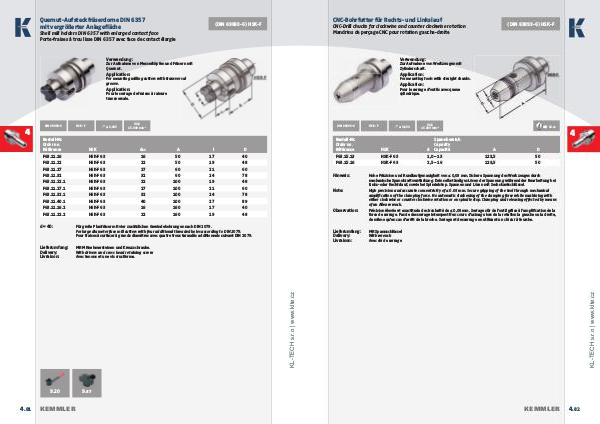

Quernut-Aufsteckfräserdorne DIN 6357
mit vergrößerter Anlagefl äche
(DIN 69893-6) HSK-F
Shell mill holders DIN 6357 with enlarged contact face
Porte-fraises à trou lisse DIN 6357 avec face de contact élargie
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit
Quernut.
Application:
For mounting milling cutters with transversal
groove.
Application:
Pour le serrage de fraises à rainure
transversale.
≤ 0,005
HSK - F
G6,3
15.000 min -1
Bestell-Nr.
Order no.
Référence HSK d h6 A l D
F63.11.16 HSK-F 63 16 50 17 40
F63.11.22 HSK-F 63 22 50 19 48
F63.11.27 HSK-F 63 27 60 21 60
F63.11.32 HSK-F 63 32 60 24 78
F63.11.22.1 HSK-F 63 22 100 19 48
F63.11.27.1 HSK-F 63 27 100 21 60
F63.11.32.1 HSK-F 63 32 100 24 78
F63.11.40.1 HSK-F 63 40 100 27 89
F63.11.16.2 HSK-F 63 16 160 17 40
F63.11.22.2 HSK-F 63 22 160 19 48
d = 40: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
For large diameter face mill cutters with four additional threaded holes according to DIN 2079.
Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079.
Lieferumfang:
Delivery:
Livraison: Mit Mitnehmersteinen und Kreuzschraube.
With drivers and cross head retaining screw.
Avec tenons et une vis cruciforme.
