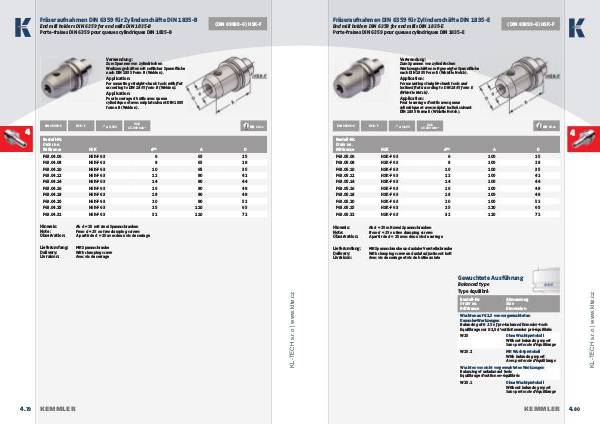

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B
(DIN 69893-6) HSK-F
End mill holders DIN 6359 for end mills DIN 1835-B
Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B
Verwendung:
Zum Spannen von zylindrischen
Werkzeugschäften mit seitlicher Spannfl äche
nach DIN 1835 Form B (Weldon).
Application:
For mounting straight-shank tools with fl at
according to DIN 1835 form B (Weldon).
Application:
Pour le serrage d’outils avec queue
cylindrique et avec méplat suivant DIN 1835
forme B (Weldon).
≤ 0,003
HSK - F
Bestell-Nr.
Order no.
Référence HSK
F63.04.06 F63.04.08
G6,3
15.000 min -1
13. 04
d H4 A D
HSK-F 63 6 65 25
HSK-F 63 8 65 28
F63.04.10 HSK-F 63 10 65 35
F63.04.12 HSK-F 63 12 80 42
F63.04.14 HSK-F 63 14 80 44
F63.04.16 HSK-F 63 16 80 48
F63.04.18 HSK-F 63 18 80 48
F63.04.20 HSK-F 63 20 80 52
F63.04.25 HSK-F 63 25 110 65
F63.04.32 HSK-F 63 32 110 72
Hinweis:
Note:
Observation: Ab d = 25 mit zwei Spannschrauben
From d = 25 on two clamping screws
A partir de d = 25 avec deux vis de serrage
Lieferumfang:
Delivery:
Livraison: Mit Spannschraube
With clamping screw
Avec vis de serrage
