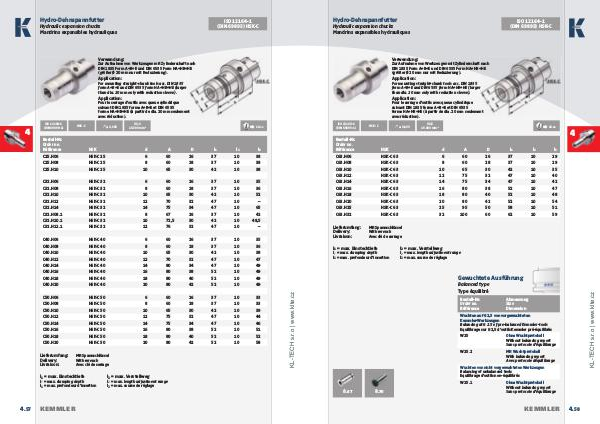

Hydro-Dehnspannfutter
ISO 12164-1
(DIN 69893) HSK-C
Hydraulic expansion chucks
Mandrins expansibles hydrauliques
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach
DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE
(größer Ø 20 mm nur mit Reduzierung).
Application:
For mounting straight-shank tools acc. DIN 1835
form A+B+E and DIN 6535 form HA+HB+HE (larger
than dia. 20 mm only with reduction sleeve).
Application:
Pour le serrage d’outils avec queue cylindrique
suivant DIN 1835 forme A+B+E et DIN 6535
forme HA+HB+HE (à partir de dia. 20 mm seulement
avec réduction).
G6,3
15.000 min -1
 13. 04

Bestell-Nr.
Order no.
Référence HSK d A D l 1 l 2 l 3
C25.H06 HSK-C 25 6 60 26 37 10 38
C25.H08 HSK-C 25 8 60 28 37 10 38
C25.H10 HSK-C 25 10 65 30 42 10 38
C32.H06 HSK-C 32 6 60 26 37 10 35
C32.H08 HSK-C 32 8 60 28 37 10 36
C32.H10 HSK-C 32 10 65 30 42 10 52
C32.H12 HSK-C 32 12 70 32 47 10 –
C32.H14 HSK-C 32 14 75 34 47 10 65
C32.H08.1 HSK-C 32 8 67 26 37 10 42
C32.H10.1 HSK-C 32 10 72,5 30 42 10 48,5
C32.H12.1 HSK-C 32 12 76 32 47 10 –
C40.H06 HSK-C 40 6 60 26 37 10 35
C40.H08 HSK-C 40 8 60 28 37 10 36
C40.H10 HSK-C 40 10 65 30 42 10 38
C40.H12 HSK-C 40 12 70 32 47 10 47
C40.H14 HSK-C 40 14 80 34 47 10 49
C40.H16 HSK-C 40 16 80 38 52 10 49
C40.H18 HSK-C 40 18 80 40 52 10 49
C40.H20 HSK-C 40 20 80 42 52 10 49
C50.H06 HSK-C 50 6 60 26 37 10 33
C50.H08 HSK-C 50 8 60 28 37 10 33
C50.H10 HSK-C 50 10 65 30 42 10 39
C50.H12 HSK-C 50 12 75 32 47 10 44
C50.H14 HSK-C 50 14 75 34 47 10 46
C50.H16 HSK-C 50 16 80 38 52 10 51
C50.H18 HSK-C 50 18 80 40 52 10 52
C50.H20 HSK-C 50 20 80 42 52 10 58
Lieferumfang:
Delivery:
Livraison:
4. 57

≤  0,003
HSK -C
Mit Spannschlüssel
With wrench
Avec clé de serrage
l 1 = max. Einstecktiefe l 2 = max. Verstellweg
l 1 = max. clamping depth
l 1 = max. profondeur d’insertion l 2 = max. length adjustment range
l 2 = max. course de réglage
