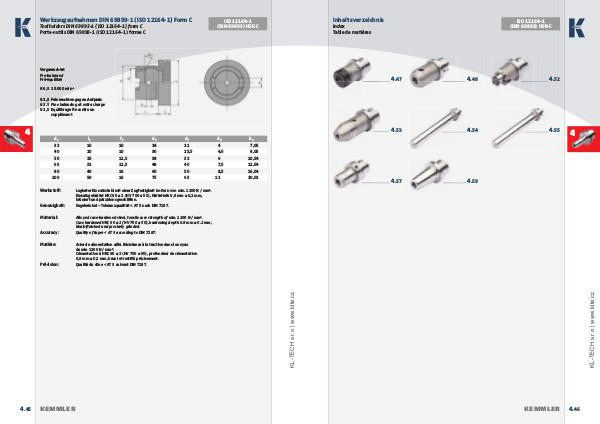

Werkzeugaufnahmen DIN 69893-1 (ISO 12164-1) Form C
Toolholders DIN 69893-1 (ISO 12164-1) form C
Porte-outils DIN 69893-1 (ISO 12164-1) forme C
ISO 12164-1
(DIN 69893) HSK-C
Vorgewuchtet
Pre-balanced
Pré-équilibré
G 6,3 15.000 min –1
G 2,5 Feinwuchten gegen Aufpreis
G 2.5 Fine balancing at extra charge
G 2,5 Equilibrage fi n contre un
supplément
4
d 1
32 l 1
16 f 5
10 40 20 10 30 25,5 4,6 8,05
50 25 12,5 38 32 6 10,54
63 32 12,5 48 40 7,5 12,54
80 40 16 60 50 8,5 16,04
100 50 16 75 63 12 20,02
Werkstoff:
Genauigkeit:
Material:
Accuracy:
Matière:
d 5
21
d 9
4
b 1
7,05
Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1200 N / mm².
Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm,
brüniert und präzisionsgeschliffen.
Kegelwinkel – Toleranzqualität < AT 3 nach DIN 7187.
Alloyed case-hardened steel, tensile core strength of min. 1200 N / mm².
Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm,
black-fi nished and precisely grinded.
Quality of taper < AT 3 according to DIN 7187.
Acier de cémentation allié. Résistance à la traction dans le noyau
de min 1200 N / mm².
Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation
0,8 mm ± 0,2 mm, bruni et rectifi é précisement.
Qualité du cône < AT 3 suivant DIN 7187.
www.klte.cz
Précision:
d 2
24
4. 45
KEMMLER
