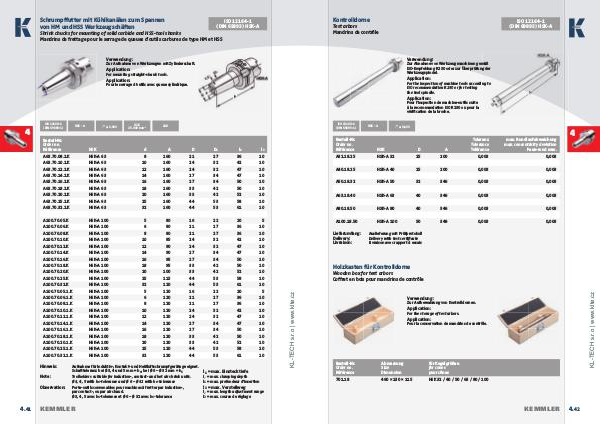

Schrumpffutter mit Kühlkanälen zum Spannen
von HM und HSS Werkzeugschäften
ISO 12164-1
(DIN 69893) HSK-A
Shrink chucks for mounting of solid carbide and HSS-tool shanks
Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application:
For mounting straight-shank tools.
Application:
Pour le serrage d’outils avec queue cylindrique.
Bestell-Nr.
Order no.
Référence HSK
A63.70.08.2.K A63.70.10.2.K
G2,5
25.000 min -1
CAD
d A D D 1 l 1 l 2
HSK-A 63 8 160 21 27 36 10
HSK-A 63 10 160 24 32 42 10
A63.70.12.2.K HSK-A 63 12 160 24 32 47 10
A63.70.14.2.K HSK-A 63 14 160 27 34 47 10
A63.70.16.2.K HSK-A 63 16 160 27 34 50 10
A63.70.18.2.K HSK-A 63 18 160 33 42 50 10
A63.70.20.2.K HSK-A 63 20 160 33 42 52 10
A63.70.25.2.K HSK-A 63 25 160 44 53 58 10
A63.70.32.2.K HSK-A 63 32 160 44 53 61 10
A100.70.05.K HSK-A 100 5 80 16 22 20 5
A100.70.06.K HSK-A 100 6 80 21 27 36 10
A100.70.08.K HSK-A 100 8 80 21 27 36 10
A100.70.10.K HSK-A 100 10 85 24 32 42 10
A100.70.12.K HSK-A 100 12 90 24 32 47 10
A100.70.14.K HSK-A 100 14 90 27 34 47 10
A100.70.16.K HSK-A 100 16 95 27 34 50 10
A100.70.18.K HSK-A 100 18 95 33 42 50 10
A100.70.20.K HSK-A 100 20 100 33 42 52 10
A100.70.25.K HSK-A 100 25 115 44 53 58 10
A100.70.32.K HSK-A 100 32 120 44 53 61 10
A100.70.05.1.K HSK-A 100 5 120 16 22 20 5
A100.70.06.1.K HSK-A 100 6 120 21 27 36 10
A100.70.08.1.K HSK-A 100 8 120 21 27 36 10
A100.70.10.1.K HSK-A 100 10 120 24 32 42 10
A100.70.12.1.K HSK-A 100 12 120 24 32 47 10
A100.70.14.1.K HSK-A 100 14 120 27 34 47 10
A100.70.16.1.K HSK-A 100 16 120 27 34 50 10
A100.70.18.1.K HSK-A 100 18 120 33 42 50 10
A100.70.20.1.K HSK-A 100 20 120 33 42 52 10
A100.70.25.1.K HSK-A 100 25 120 44 53 58 10
A100.70.32.1.K HSK-A 100 32 120 44 53 61 10
Hinweis:
Note:
Observation:
4. 41

≤  0,003
HSK - A
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.
Schafttoleranz bei Ø 3, 4 und 5 mm = h 4 , bei Ø 6 – Ø 32 mm = h 6
Toolholders suitable for induction-, contact- and hot air shrink units.
Ø 3, 4, 5 with h 4 -tolerance and Ø 6 – Ø 32 with h 6 -tolerance
Porte-outils convenables pour machines à fretter par induction-,
par contact-, ou par air chaud.
Ø 3, 4, 5 avec h 4 -tolerance et Ø 6 – Ø 32 avec h 6 -tolerance
KEMMLER
l 1 = max. Einstecktiefe
l 1 = max. clamping depth
l 1 = max. profondeur d’insertion
l 2 = max. Verstellweg
l 2 = max. length adjustment range
l 2 = max. course de réglage
www.klte.cz
4
ISO 12164-1
(DIN 69893-1)
