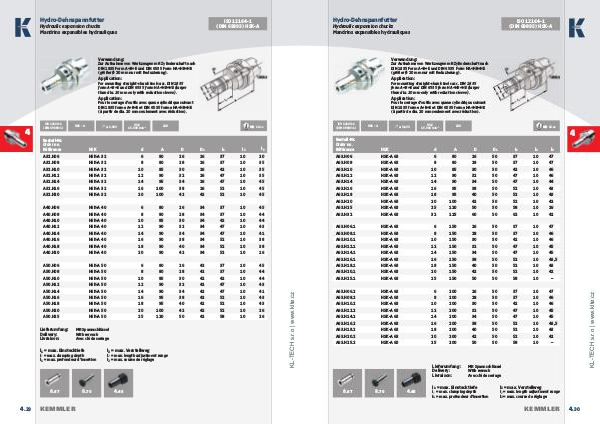

Hydro-Dehnspannfutter
ISO 12164-1
(DIN 69893) HSK-A
Hydraulic expansion chucks
Mandrins expansibles hydrauliques
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach
DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE
(größer Ø 20 mm nur mit Reduzierung).
Application:
For mounting straight-shank tools acc. DIN 1835
form A+B+E and DIN 6535 form HA+HB+HE (larger
than dia. 20 mm only with reduction sleeve).
Application:
Pour le serrage d’outils avec queue cylindrique suivant
DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE
(à partir de dia. 20 mm seulement avec réduction).

≤  0,003
HSK - A
G6,3
15.000 min -1
 13. 04

CAD
Bestell-Nr.
Order no.
Référence HSK d A D D 1 l 1 l 2 l 3
A63.H06 HSK-A 63 6 80 26 50 37 10 47
A63.H08 HSK-A 63 8 80 28 50 37 10 47
A63.H10 HSK-A 63 10 85 30 50 42 10 46
A63.H12 HSK-A 63 12 90 32 50 47 10 46
A63.H14 HSK-A 63 14 90 34 50 47 10 44
A63.H16 HSK-A 63 16 95 38 50 52 10 43
A63.H18 HSK-A 63 18 95 40 50 52 10 43
A63.H20 HSK-A 63 20 100 42 50 52 10 42
A63.H25 HSK-A 63 25 120 50 50 58 10 26
A63.H32 HSK-A 63 32 125 60 50 62 10 42
A63.H06.1 HSK-A 63 6 150 26 50 37 10 47
A63.H08.1 HSK-A 63 8 150 28 50 37 10 46
A63.H10.1 HSK-A 63 10 150 30 50 42 10 46
A63.H12.1 HSK-A 63 12 150 32 50 47 10 45
A63.H14.1 HSK-A 63 14 150 34 50 47 10 45
A63.H16.1 HSK-A 63 16 150 38 50 52 10 43,5
A63.H18.1 HSK-A 63 18 150 40 50 52 10 43
A63.H20.1 HSK-A 63 20 150 42 50 52 10 42
A63.H25.1 HSK-A 63 25 150 50 50 58 10 –
A63.H06.2 HSK-A 63 6 200 26 50 37 10 47
A63.H08.2 HSK-A 63 8 200 28 50 37 10 46
A63.H10.2 HSK-A 63 10 200 30 50 42 10 46
A63.H12.2 HSK-A 63 12 200 32 50 47 10 45
A63.H14.2 HSK-A 63 14 200 34 50 47 10 45
A63.H16.2 HSK-A 63 16 200 38 50 52 10 43,5
A63.H18.2 HSK-A 63 18 200 40 50 52 10 43
A63.H20.2 HSK-A 63 20 200 42 50 52 10 42
A63.H25.2 HSK-A 63 25 200 50 50 58 10 –
Lieferumfang:
Delivery:
Livraison:
8.67
8.70
4.43
4
www.klte.cz
ISO 12164-1
(DIN 69893-1)
Mit Spannschlüssel
With wrench
Avec clé de serrage
l 1 = max. Einstecktiefe l 2 = max. Verstellweg
l 1 = max. clamping depth
l 1 = max. profondeur d’insertion l 2 = max. length adjustment range
l 2 = max. course de réglage
KEMMLER
4. 30
