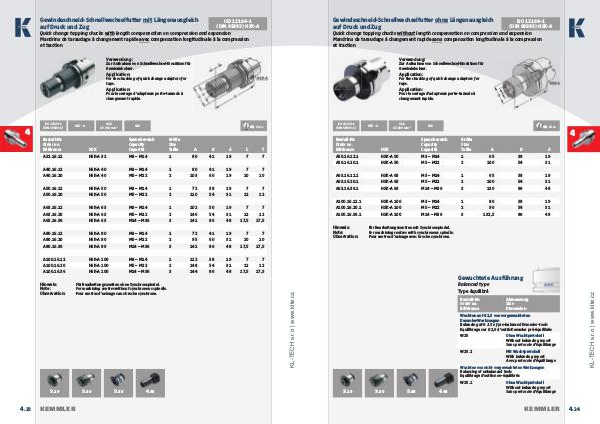

Gewindeschneid-Schnellwechselfutter mit Längenausgleich
auf Druck und Zug
ISO 12164-1
(DIN 69893) HSK-A
Quick change tapping chucks with length compensation on compression and expansion
Mandrins de taraudage à changement rapide avec compensation longitudinale à la compression
et traction
Verwendung:
Zur Aufnahme von Schnellwechsel-Einsätzen für
Gewindebohrer.
Application:
For the chucking of quick change adaptors for
taps.
Application:
Pour le serrage d‘adapteurs porte-tarauds à
changement rapide.
Bestell-Nr.
Order no.
Référence
 13. 04

CAD
HSK Spannbereich
Capacity
Capacité Größe
Size
Taille
A32.16.12 HSK-A 32 M3 – M14 1
A40.16.12 HSK-A 40 M3 – M14 A40.16.20 HSK-A 40 M5 – M22 A50.16.12 HSK-A 50 M3 – M14 A50.16.20 HSK-A 50 M5 – M22 A63.16.12 HSK-A 63 A63.16.20 HSK-A 63 A63.16.36 A D d C T
80 41 19 7 7
1 80 41 19 7 7
2 103 60 19 10 10
1 72 38 19 7 7
2 110 54 31 12 12
M3 – M14 1 102 50 19 7 7
M5 – M22 2 140 54 31 12 12
HSK-A 63 M14 – M36 3 141 86 48 17,5 17,5
A80.16.12 HSK-A 80 M3 – M14 1 72 41 19 7 7
A80.16.20 HSK-A 80 M5 – M22 2 95 60 31 10 10
A80.16.36 HSK-A 80 M14 – M36 3 141 86 48 17,5 17,5
A100.16.12 HSK-A 100 M3 – M14 1 112 38 19 7 7
A100.16.20 HSK-A 100 M5 – M22 2 148 54 31 12 12
A100.16.36 HSK-A 100 M14 – M36 3 144 86 48 17,5 17,5
Hinweis:
Note:
Observation:
9.29
4. 23
G6,3
15.000 min -1
HSK - A
KEMMLER
Für Bearbeitungszentren ohne Synchronspindel.
For machining centres without synchronous spindle.
Pour centres d‘usinage sans broche synchrone.
9.30
9.35
4.43
