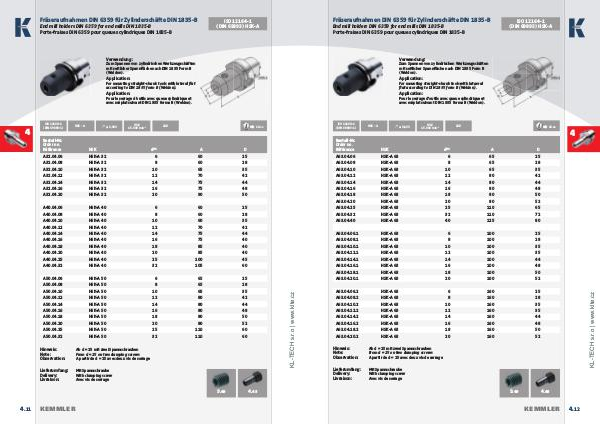

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B
ISO 12164-1
(DIN 69893) HSK-A
End mill holders DIN 6359 for end mills DIN 1835-B
Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften
mit seitlicher Spannfl äche nach DIN 1835 Form B
(Weldon).
Application:
For mounting straight-shank tools with lateral fl at
according to DIN 1835 form B (Weldon).
Application:
Pour le serrage d’outils avec queue cylindrique et
avec méplat suivant DIN 1835 forme B (Weldon).
≤ 0,003
HSK - A
Bestell-Nr.
Order no.
Référence HSK
A32.04.06 A32.04.08
G6,3
15.000 min -1
13. 04
CAD
d H4 A D
HSK-A 32 6 60 25
HSK-A 32 8 60 28
A32.04.10 HSK-A 32 10 65 35
A32.04.12 HSK-A 32 12 70 42
A32.04.14 HSK-A 32 14 75 44
A32.04.16 HSK-A 32 16 75 48
A32.04.20 HSK-A 32 20 90 50
A40.04.06 HSK-A 40 6 60 25
A40.04.08 HSK-A 40 8 60 28
A40.04.10 HSK-A 40 10 60 35
A40.04.12 HSK-A 40 12 70 42
A40.04.14 HSK-A 40 14 75 44
A40.04.16 HSK-A 40 16 75 40
A40.04.18 HSK-A 40 18 85 40
A40.04.20 HSK-A 40 20 85 40
A40.04.25 HSK-A 40 25 100 45
A40.04.32 HSK-A 40 32 105 60
A50.04.06 HSK-A 50 6 65 25
A50.04.08 HSK-A 50 8 65 28
A50.04.10 HSK-A 50 10 65 35
A50.04.12 HSK-A 50 12 80 42
A50.04.14 HSK-A 50 14 80 44
A50.04.16 HSK-A 50 16 80 48
A50.04.18 HSK-A 50 18 80 50
A50.04.20 HSK-A 50 20 80 52
A50.04.25 HSK-A 50 25 110 60
A50.04.32 HSK-A 50 32 110 60
Hinweis:
Note:
Observation: Ab d = 25 mit zwei Spannschrauben
From d = 25 on two clamping screws
A partir de d = 25 avec deux vis de serrage
Lieferumfang:
Delivery:
Livraison: Mit Spannschraube
With clamping screw
Avec vis de serrage
