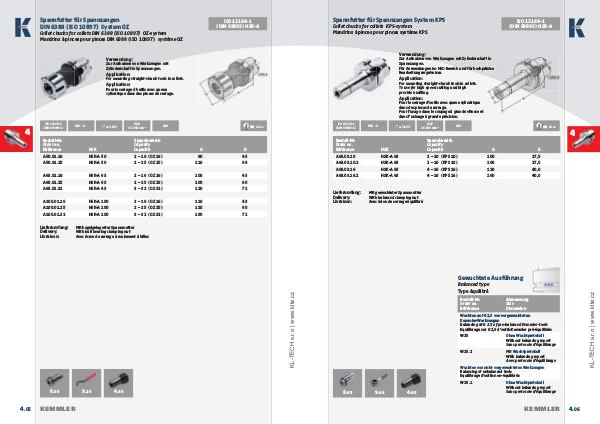

Spannfutter für Spannzangen DIN 6388( ISO 10897) System OZ
Collet chucks for collets DIN 6388( ISO 10897) OZ-system Mandrins à pinces pour pinces DIN 6388( ISO 10897) système OZ
ISO 12164-1( DIN 69893) HSK-A
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Application: For mounting straight-shank tools in collets.
Application: Pour le serrage d’ outils avec queue cylindrique dans des pinces de serrage.
4
ISO 12164-1( DIN 69893-1)
HSK- A ��≤ 0,003 15.000 G6,3 min CAD ��-1 13. 04
Bestell-Nr. Order no. Référence |
HSK |
Spannbereich Capacity Capacité |
A |
D |
A50.01.16 |
HSK-A 50 |
2 – 16( OZ 16) |
90 |
43 |
A50.01.25 |
HSK-A 50 |
2 – 25( OZ 25) |
110 |
60 |
A63.01.16 |
HSK-A 63 |
2 – 16( OZ 16) |
100 |
43 |
A63.01.25 |
HSK-A 63 |
2 – 25( OZ 25) |
100 |
60 |
A63.01.32 |
HSK-A 63 |
3 – 32( OZ 32) |
120 |
72 |
A100.01.16 |
HSK-A 100 |
2 – 16( OZ 16) |
110 |
43 |
A100.01.25 |
HSK-A 100 |
2 – 25( OZ 25) |
120 |
60 |
A100.01.32 |
HSK-A 100 |
3 – 32( OZ 32) |
130 |
72 |
Lieferumfang: Delivery: Livraison:
Mit kugelgelagerter Spannmutter With ball bearing clamping nut Avec écrou de serrage à roulement à billes
