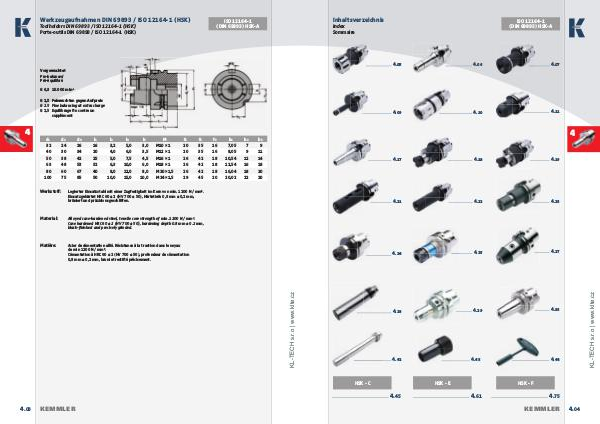

Werkzeugaufnahmen DIN 69893 / ISO 12164-1 (HSK)
ISO 12164-1
(DIN 69893) HSK-A
Toolholders DIN 69893 / ISO 12164-1 (HSK)
Porte-outils DIN 69893 / ISO 12164-1 (HSK)
Vorgewuchtet
Pre-balanced
Pré-équilibré
G 6,3 15.000 min –1
G 2,5 Feinwuchten gegen Aufpreis
G 2.5 Fine balancing at extra charge
G 2,5 Equilibrage fi n contre un
supplément
d 1
32 d 2
24 d 4
26 l 1
16 l 2
3,2 l 4
5,0
l 5
3,0 M
M10 × 1 f 1
20 f 2
35 f 3
16 40 30 34 20 4,0 50 38 42 25 5,0 63 48 53 32 80 60 67 100 75 85 6,0 3,5 M12 × 1 20 35 16 7,5 4,5 M16 × 1 26 42 18 6,3 10,0 6,0 M18 × 1 26 42 18 12,54 16 18
40 8,0 12,0 8,0 M20 ×1,5 26 42 18 16,04 18 20
50 10,0 15,0 10,0 M24 ×1,5 29 45 20 20,02 22 20
Werkstoff: Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1200 N / mm².
Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm,
brüniert und präzisionsgeschliffen.
Material: Alloyed case-hardened steel, tensile core strength of min. 1200 N / mm².
Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm,
black-fi nished and precisely grinded.
Matière: Acier de cémentation allié. Résistance à la traction dans le noyau
de min 1200 N / mm².
Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation
0,8 mm ± 0,2 mm, bruni et rectifi é précisement.
b 1
7,05
b 2
7 b 3
9
8,05 9 11
10,54 12 14
www.klte.cz
4
4. 03
KEMMLER
