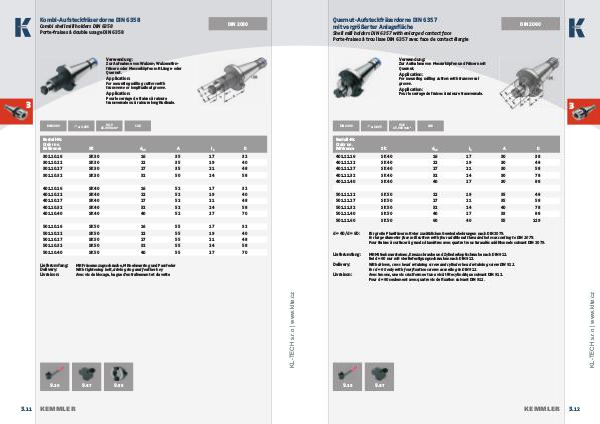

Quernut-Aufsteckfräserdorne DIN 6357
mit vergrößerter Anlagefl äche
DIN 2080
Shell mill holders DIN 6357 with enlarged contact face
Porte-fraises à trou lisse DIN 6357 avec face de contact élargie
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit
Quernut.
Application:
For mounting milling cutters with transversal
groove.
Application:
Pour le serrage de fraises à rainure transversale.
3
DIN 2080
≤ 0,005
G6,3
15.000 min -1
CAD
Bestell-Nr.
Order no.
Référence SK d h6 l 1 A D
401.11.16 SK 40 16 17 30 38
401.11.22 SK 40 22 19 30 48
401.11.27 SK 40 27 21 30 58
401.11.32 SK 40 32 24 30 78
401.11.40 SK 40 40 27 30 88
501.11.22 SK 50 22 19 35 48
501.11.27 SK 50 27 21 35 58
501.11.32 SK 50 32 24 40 78
501.11.40 SK 50 40 27 33 88
501.11.60 SK 50 60 40 55 129
d = 40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
For large diameter face mill cutters with four additional threaded holes according to DIN 2079.
Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079.
Lieferumfang: Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912.
Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
With drivers, cross head retaining screw and cylinder head retaining screw DIN 912.
For d = 60 only with four fi xation screws according to DIN 912.
Avec tenons, une vis cruciforme et une vis à tête cylindrique suivant DIN 912.
Pour d = 60 seulement avec quatre vis de fi xation suivant DIN 912.
Delivery:
www.klte.cz
Livraison:
9.20
9.47
KEMMLER
3. 12
