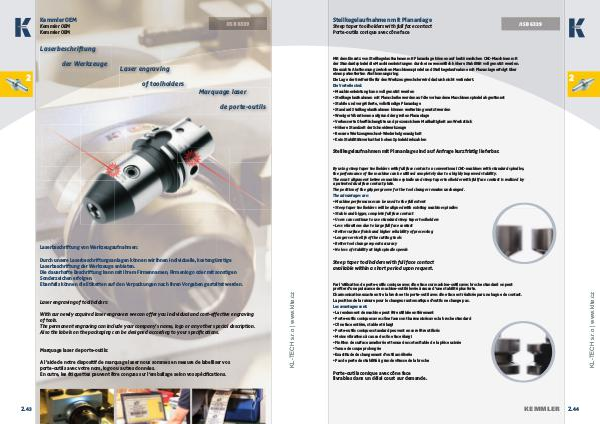

Steilkegelaufnahmen mit Plananlage
Steep taper toolholders with full face contact
Porte-outils conique avec cône face
69871
JIS DIN
B 6339
Mit dem Einsatz von Steilkegelaufnahmen mit Plananlage können auf herkömmlichen CNC-Maschinen mit
der Standardspindel die Maschinenleistungen durch eine wesentlich höhere Stabilität voll genutzt werden.
Die exakte Abstimmung zwischen Maschinenspindel und Steilkegelaufnahme mit Plananlage erfolgt über
einen patentierten Abstimmungsring.
Die Lage der Greiferrille für den Werkzeugwechsler wird dadurch nicht verändert.
Die Vorteile sind:
• Maschinenleistung kann voll genutzt werden
• Steilkegelaufnahmen mit Planscheibe werden auf die vorhandene Maschinenspindel abgestimmt
• Stabile und vergrößerte, vollständige Plananlage
• Standard Steilkegelaufnahmen können weiterhin genutzt werden
• Weniger Vibrationen aufgrund der großen Plananlage
• Verbesserte Oberfl ächengüte und prozesssichere Maßhaltigkeit am Werkstück
• Höhere Standzeit der Schneidwerkzeuge
• Bessere Werkzeugwechsel-Wiederholgenauigkeit
• Kein Stabilitätsverlust bei hohen Spindeldrehzahlen
2
Steilkegelaufnahmen mit Plananlage sind auf Anfrage kurzfristig lieferbar.
By using steep taper toolholders with full face contact on conventional CNC-machines with standard spindles,
the performance of the machine can be utilised completely due to a highly improved stability.
The exact alignment between machine spindle and steep taper toolholder with full face contact is realized by
a patented dual face contact plate.
The position of the gripper groove for the tool changer remains unchanged.
The advantages are:
• Machine performance can be used to the f
