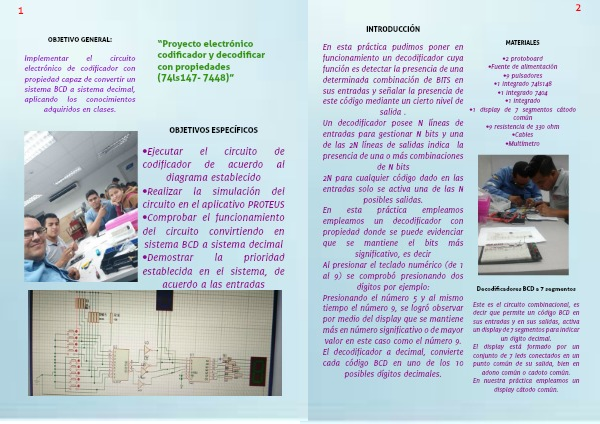

INTRODUCCIÓN
En esta práctica pudimos poner en funcionamiento un decodificador cuya función es detectar la presencia de una determinada combinación de BITS en sus entradas y señalar la presencia de este código mediante un cierto nivel de salida .
Un decodificador posee N líneas de entradas para gestionar N bits y una de las 2N líneas de salidas indica la presencia de una o más combinaciones de N bits
2N para cualquier código dado en las entradas solo se activa una de las N posibles salidas.
En esta práctica empleamos empleamos un decodificador con propiedad donde se puede evidenciar que se mantiene el bits más significativo, es decir
Al presionar el teclado numérico (de 1 al 9) se comprobó presionando dos dígitos por ejemplo:
Presionando el número 5 y al mismo tiempo el número 9, se logró observar por medio del display que se mantiene más en número significativo o de mayor valor en este caso como el número 9.
El decodificador a decimal, convierte cada código BCD en uno de los 10 posibles dígitos decimales.
MATERIALES
•2 protoboard
•Fuente de alimentación
•9 pulsadores
•1 integrado 74ls148
•1 integrado 7404
•1 integrado
•1 display de 7 segmentos cátodo común
•9 resistencia de 330 ohm
•Cables
•Multímetro
Decodificadores BCD a 7 segmentos
Este es el circuito combinacional, es decir que permite un código BCD en sus entradas y en sus salidas, activa un display de 7 segmentos para indicar un digito decimal.
El display está formado por un conjunto de 7 leds conectados en un punto común de su salida, bien en adono común o cadoto común.
En nuestra práctica empleamos un display cátodo común.
