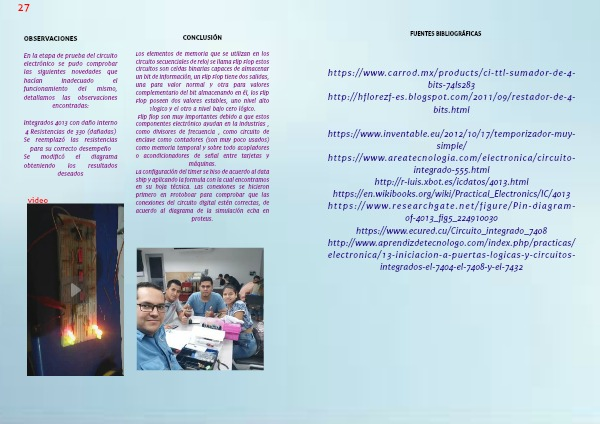

OBSERVACIONES
En la etapa de prueba del circuito electrónico se pudo comprobar las siguientes novedades que hacían inadecuado el funcionamiento del mismo, detallamos las observaciones encontradas:
Integrados 4013 con daño interno
4 Resistencias de 330 (dañadas)
Se reemplazó las resistencias para su correcto desempeño
Se modificó el diagrama obteniendo los resultados deseados
CONCLUSIÓN
Los elementos de memoria que se utilizan en los circuito secuenciales de reloj se llama Flip Flop estos circuitos son celdas binarias capaces de almacenar un bit de información, un Flip Flop tiene dos salidas, una para valor normal y otra para valores complementario del bit almacenando en él, los Flip Flop poseen dos valores estables, uno nivel alto 1logico y el otro a nivel bajo cero lógico.
Flip flop son muy importantes debido a que estos componentes electrónico ayudan en la industrias , como divisores de frecuencia , como circuito de enclave como contadores (son muy poco usados) como memoria temporal y sobre todo acopladores o acondicionadores de señal entre tarjetas y máquinas.
La configuración del timer se hiso de acuerdo al data ship y aplicando la formula con la cual encontramos en su hoja técnica. Las conexiones se hicieron primero en Protoboar para comprobar que las conexiones del circuito digital estén correctas, de acuerdo al diagrama de la simulación echa en proteus.
27
video
