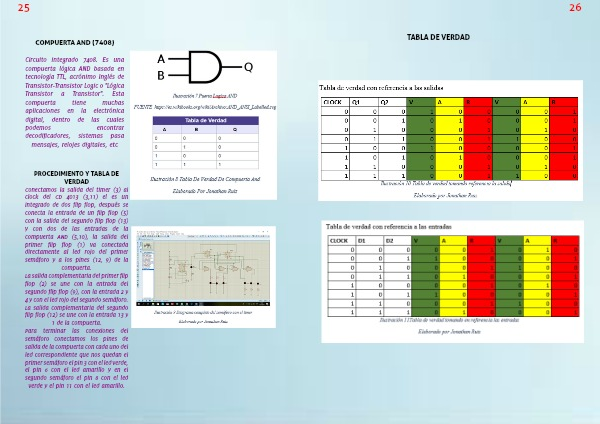

COMPUERTA AND (7408)
Circuito integrado 7408. Es una compuerta lógica AND basada en tecnología TTL, acrónimo Inglés de Transistor-Transistor Logic o "Lógica Transistor a Transistor". Esta compuerta tiene muchas aplicaciones en la electrónica digital, dentro de las cuales podemos encontrar decodificadores, sistemas pasa mensajes, relojes digitales, etc
PROCEDIMIENTO Y TABLA DE VERDAD
Conectamos la salida del timer (3) al clock del CD 4013 (3,11) el es un integrado de dos flip flop, después Se conecta la entrada de un flip flop (5) con la salida del segundo flip flop (13) y con dos de las entradas de la compuerta AND (5,10), la salida del primer flip flop (1) va conectada directamente al led rojo del primer semáforo y a los pines (12, 9) de la compuerta.
La salida complementaria del primer flip flop (2) se une con la entrada del segundo flip flop (9), con la entrada 2 y 4 y con el led rojo del segundo semáforo.
La salida complementaria del segundo flip flop (12) se une con la entrada 13 y 1 de la compuerta.
Para terminar las conexiones del semáforo conectamos los pines de salida de la compuerta con cada uno del led correspondiente que nos quedan el primer semáforo el pin 3 con el led verde, el pin 6 con el led amarillo y en el segundo semáforo el pin 8 con el led verde y el pin 11 con el led amarillo.
