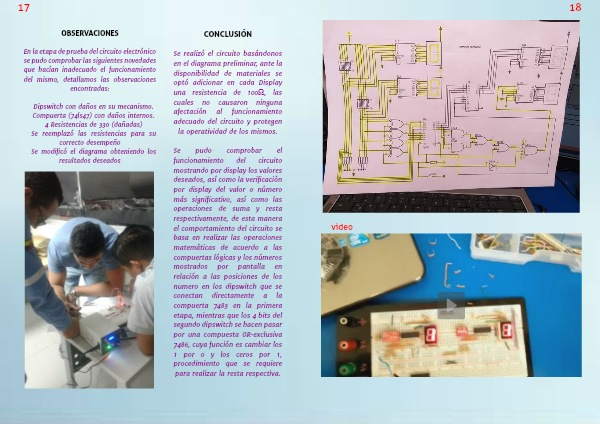

OBSERVACIONES
En la etapa de prueba del circuito electrónico se pudo comprobar las siguientes novedades que hacían inadecuado el funcionamiento del mismo, detallamos las observaciones encontradas:
Dipswitch con daños en su mecanismo.
Compuerta (74ls47) con daños internos.
4 Resistencias de 330 (dañadas)
Se reemplazó las resistencias para su correcto desempeño
Se modificó el diagrama obteniendo los resultados deseados
O
CONCLUSIÓN
Se realizó el circuito basándonos en el diagrama preliminar, ante la disponibilidad de materiales se optó adicionar en cada Display una resistencia de 100Ω, las cuales no causaron ninguna afectación al funcionamiento adecuado del circuito y protegen la operatividad de los mismos.
Se pudo comprobar el funcionamiento del circuito mostrando por display los valores deseados, así como la verificación por display del valor o número más significativo, así como las operaciones de suma y resta respectivamente, de esta manera el comportamiento del circuito se basa en realizar las operaciones matemáticas de acuerdo a las compuertas lógicas y los números mostrados por pantalla en relación a las posiciones de los numero en los dipswitch que se conectan directamente a la compuerta 7483 en la primera etapa, mientras que los 4 bits del segundo dipswitch se hacen pasar por una compuesta OR-exclusiva 7486, cuya función es cambiar los 1 por 0 y los ceros por 1, procedimiento que se requiere para realizar la resta respectiva.
17
