SECCION PROYECTO

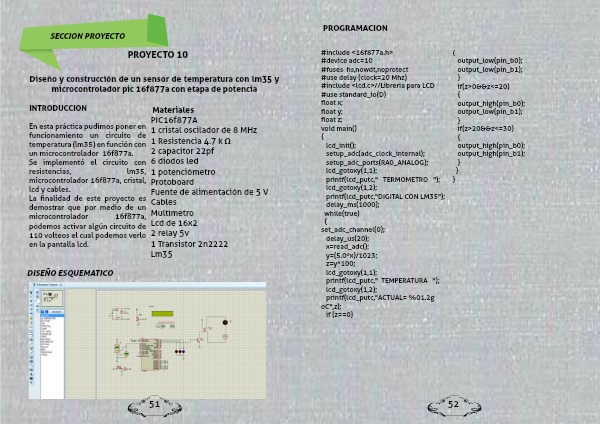

PROYECTO 10

Diseño y construcción de un sensor de temperatura con lm35 y microcontrolador pic 16f877a con etapa de potencia

INTRODUCCION

En esta práctica pudimos poner en funcionamiento un circuito de temperatura (lm35) en función con un microcontrolador 16f877a.

Se implementó el circuito con resistencias, lm35, microcontrolador 16f877a, cristal, lcd y cables.

La finalidad de este proyecto es demostrar que por medio de un microcontrolador 16f877a, podemos activar algún circuito de 110 volteos el cual podemos verlo en la pantalla lcd.

Materiales

PIC16f877A

1 cristal oscilador de 8 MHz

1 Resistencia 4.7 k Ω

2 capacitor 22pf

6 diodos led

1 potenciómetro

Protoboard

Fuente de alimentación de 5 V

Cables

Multímetro

Lcd de 16x2

2 relay 5v

1 Transistor 2n2222

Lm35

DISEÑO ESQUEMATICO
